Contador de metros Veeder-Root 1953
Contador mecânico de comprimento com seis dígitos e eixo duplo. A série 1953 permite acompanhar a metragem de materiais contínuos com roda de medição, selecionando a relação e a rotação adequadas à instalação.
Preço e prazo sob consulta, conforme código e quantidade.
Especificações técnicas
| Característica | Especificação |
|---|---|
| Tipo de medição | Comprimento linear com roda de medição |
| Fixação | Base |
| Velocidade máxima — relação 1:1 | 300 m/min |
| Velocidade máxima — relação 1:10 | 175 m/min |
| Massa de referência | 1,36 kg |
| Leitura | Algarismos brancos em fundo preto |
Fonte: catálogo brasileiro do fabricante, revisão de julho de 2020. Os valores se aplicam às configurações indicadas; confirme a revisão correspondente ao código fornecido.
Como selecionar o código correto

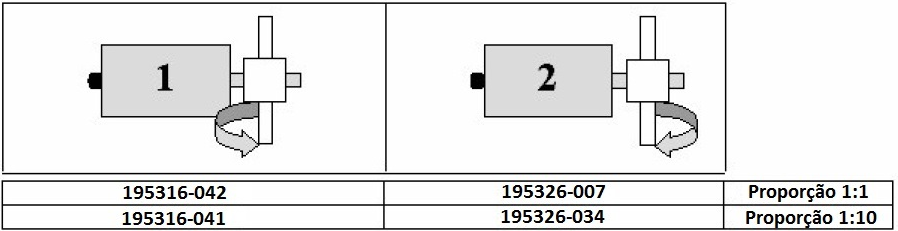

Os números de rotação abaixo identificam as colunas do catálogo. Confirme as setas no desenho do fabricante antes de escolher: o lado de observação do eixo altera a interpretação do sentido. Códigos antigos ou outras terminações precisam de conferência individual.
| Código de seleção | Relação | Sentido conforme desenho |
|---|---|---|
| 195316-042 | 1:1 | Rotação 1 |
| 195326-007 | 1:1 | Rotação 2 |
| 195316-041 | 1:10 | Rotação 1 |
| 195326-034 | 1:10 | Rotação 2 |
Aplicação e instalação
A série 1953 é uma opção para acompanhamento de metragem em processos com cabos, fios, tecidos, fitas e outros materiais contínuos. A superfície, a tensão e a velocidade do material determinam a instalação e a escolha da roda. Confirme a relação de transmissão na placa; duas versões visualmente semelhantes podem indicar valores diferentes.
Cuidados na montagem
Posicione a roda para acompanhar o deslocamento sem patinar ou deformar o material. Confira fixação, alinhamento e espaço disponível nos desenhos dimensionais. Antes de usar a leitura para controlar o processo, compare-a com um comprimento de referência conhecido nas condições reais da máquina.
Rodas de medição e acessórios
| Código | Superfície | Diâmetro nominal |
|---|---|---|
| 15537-510 | Metálica recartilhada | 97 mm |
| 300301-625 | Borracha | 97 mm |
Especifique a roda separadamente na consulta. Confirme o encaixe, o material medido e o sentido de rotação antes de definir o conjunto. Peça também a conferência das dimensões de fixação e do espaço de montagem.
Datasheets, desenhos e manual
Documentação técnica publicada pelo fabricante. Os links de página facilitam localizar as tabelas e dimensões no PDF.
Compare as séries e configurações
Perguntas frequentes
Qual a diferença entre as versões 1:1 e 1:10?
A relação muda a conversão entre o acionamento e a indicação. O catálogo também informa limites de velocidade diferentes: 300 m/min para 1:1 e 175 m/min para 1:10. A substituição exige confirmar a relação original.
O contador acompanha roda de medição?
As rodas são itens de seleção separados. Informe na cotação se precisa apenas do contador ou do conjunto com roda e confirme a compatibilidade do encaixe.
Como substituir um 1953 antigo?
Envie o código completo da placa, fotos do contador e da montagem, velocidade do material e medidas do eixo. A série 1953 sozinha não identifica toda a configuração.
Cotação do 1953
Informe código completo, quantidade e cidade de entrega. Para reposição, envie fotos da placa e da montagem pelo atendimento. Nossa equipe confere os requisitos e retorna com preço, prazo e composição do fornecimento.
Conteúdo técnico revisado em 30 de setembro de 2026. Para seleção final, prevalecem a placa e a documentação da configuração fornecida.
