Dynapar · Série B40

Configure seu B40

Encoder compacto para aplicações leves e espaços reduzidos, com eixo sólido ou semi-vazado.

IncrementalØ40 mmCodificação por datasheet

01 / Selecione as características

Monte a configuração

Imagem ilustrativa da família, extraída do datasheet. A aparência varia conforme a configuração.

A lista contém todas as resoluções da tabela. Outros valores até 1024 PPR são fornecidos sob consulta. Alimentação: 5–26 VCC.

01Resolução (PPR)

02Tipo de eixo

03Diâmetro do eixo

04Fixação

05Saída

06ConexãoFixo

07Comprimento do cabo

08PlugFixo

Guia visual de montagem

Compare as construções disponíveis. Ao selecionar uma opção na configuração, o desenho correspondente será destacado. Clique na imagem para ampliar.

Desenhos originais Dynapar, extraídos do datasheet. Cotas e unidades preservadas; confira a variante de eixo e conexão indicada em cada vista.

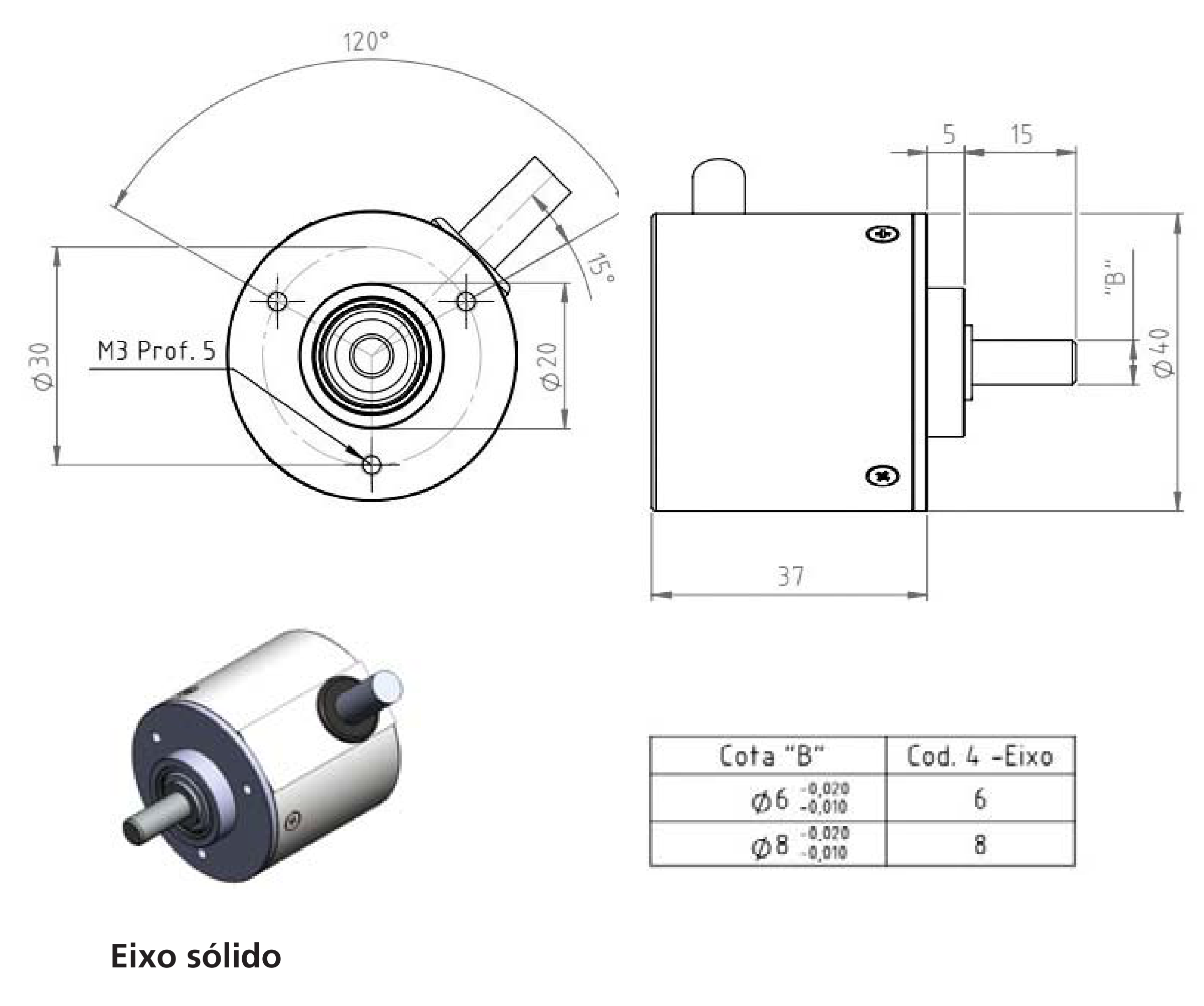

Opção S

Eixo de 6 ou 8 mm. A figura mostra o corpo e a furação frontal; o datasheet não detalha separadamente a lâmina-mola da opção Y.

Dimensões em milímetros.

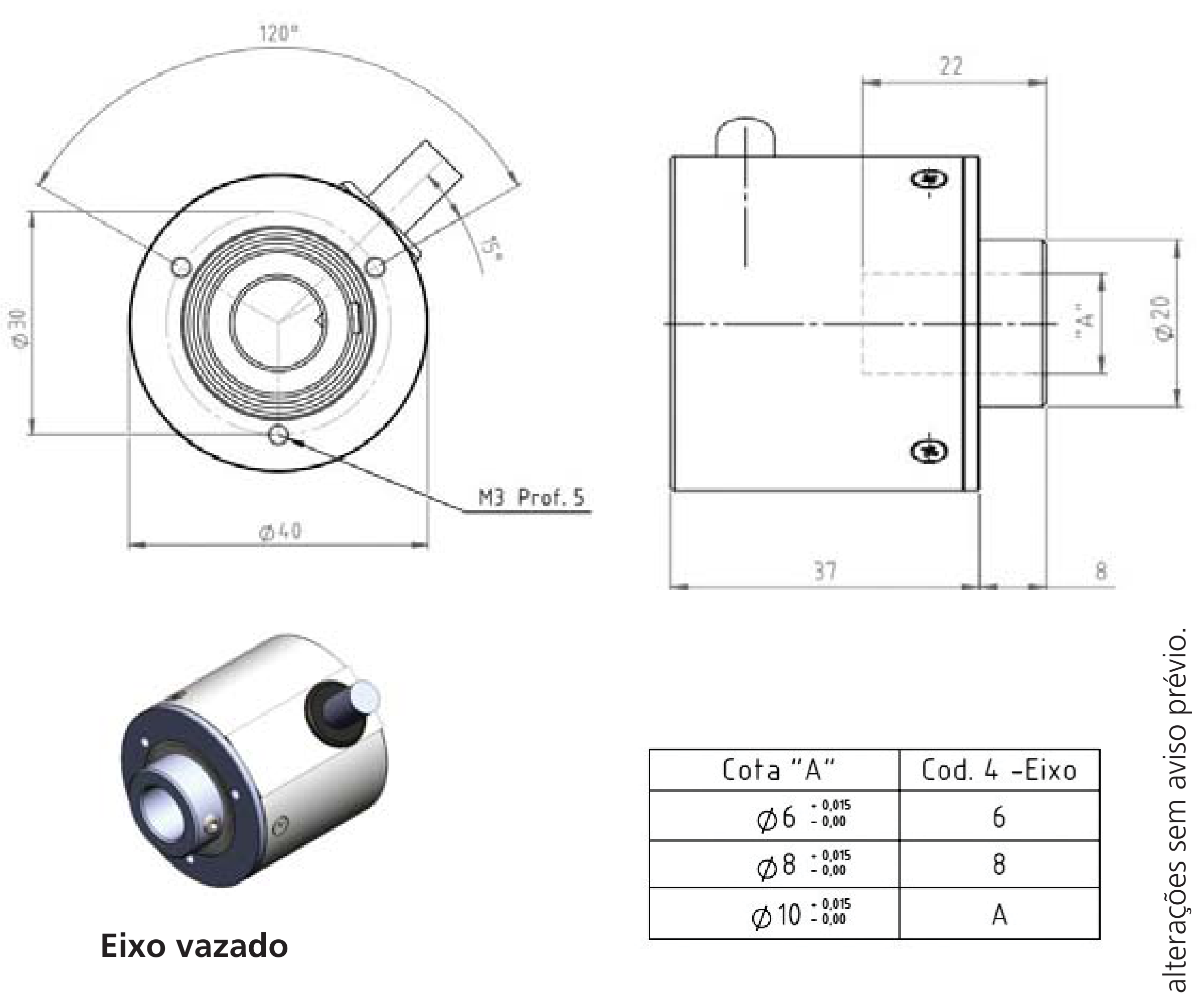

Opção H

Eixo de 6, 8 ou 10 mm. A figura mostra o corpo e a furação frontal; o datasheet não detalha separadamente a lâmina-mola da opção Y.

Dimensões em milímetros.

Documentação técnica

Dynapar Brasil · B40 · revisão janeiro de 2018

Português · página 2 do PDF

Ver a página de codificação do fabricante

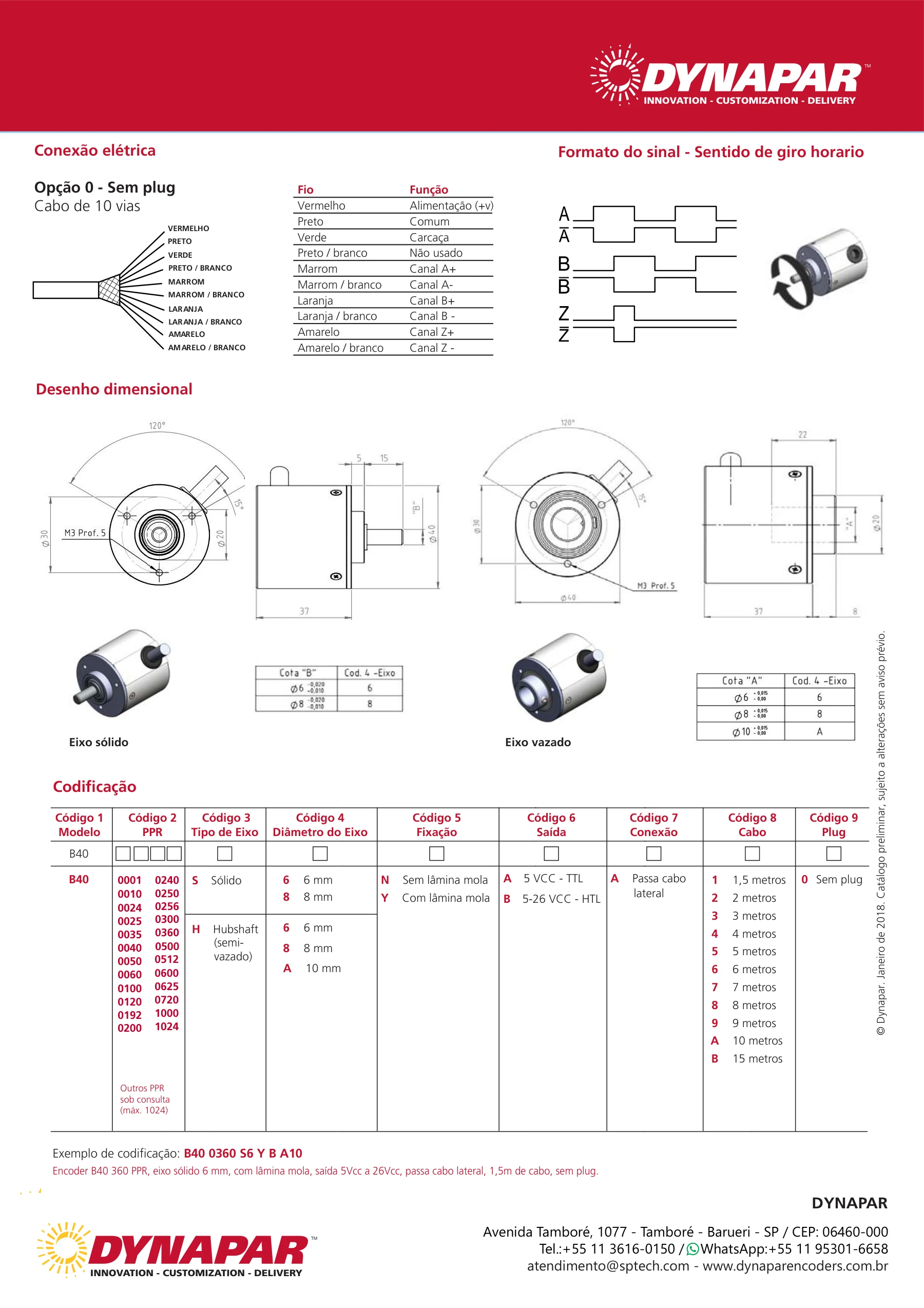

Clique na tabela para ampliar no PDF.

Configure encoders incrementais e senoidais Dynapar. Defina resolução, eixo, fixação, saída e conexão conforme a tabela de cada produto.
