Dynapar · Série B58N
Encoder incremental com resolução de 1 a 10.000 PPR e opções de eixo sólido, vazado, expansivo e passante.
Guia visual de montagem
Compare as construções disponíveis. Ao selecionar uma opção na configuração, o desenho correspondente será destacado. Clique na imagem para ampliar.
Desenhos originais Dynapar, extraídos do datasheet. Cotas e unidades preservadas; confira a variante de eixo e conexão indicada em cada vista.

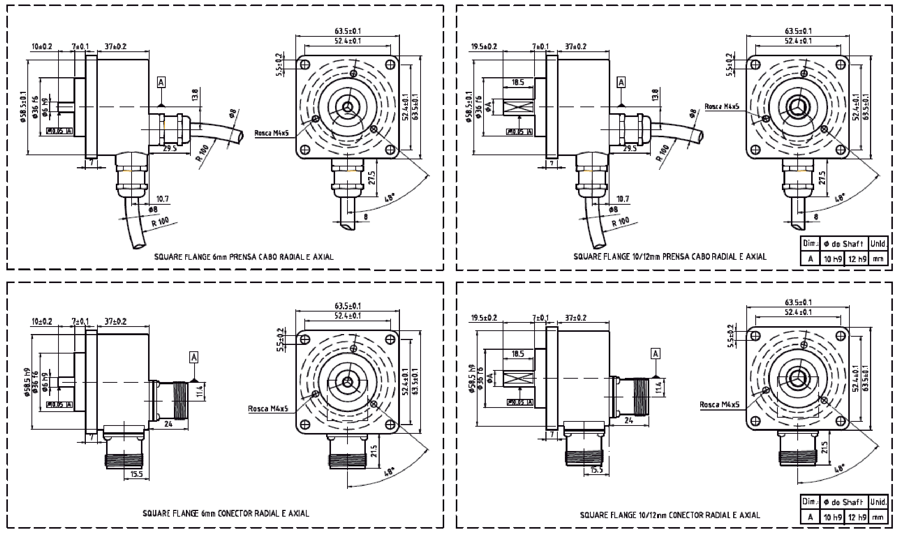

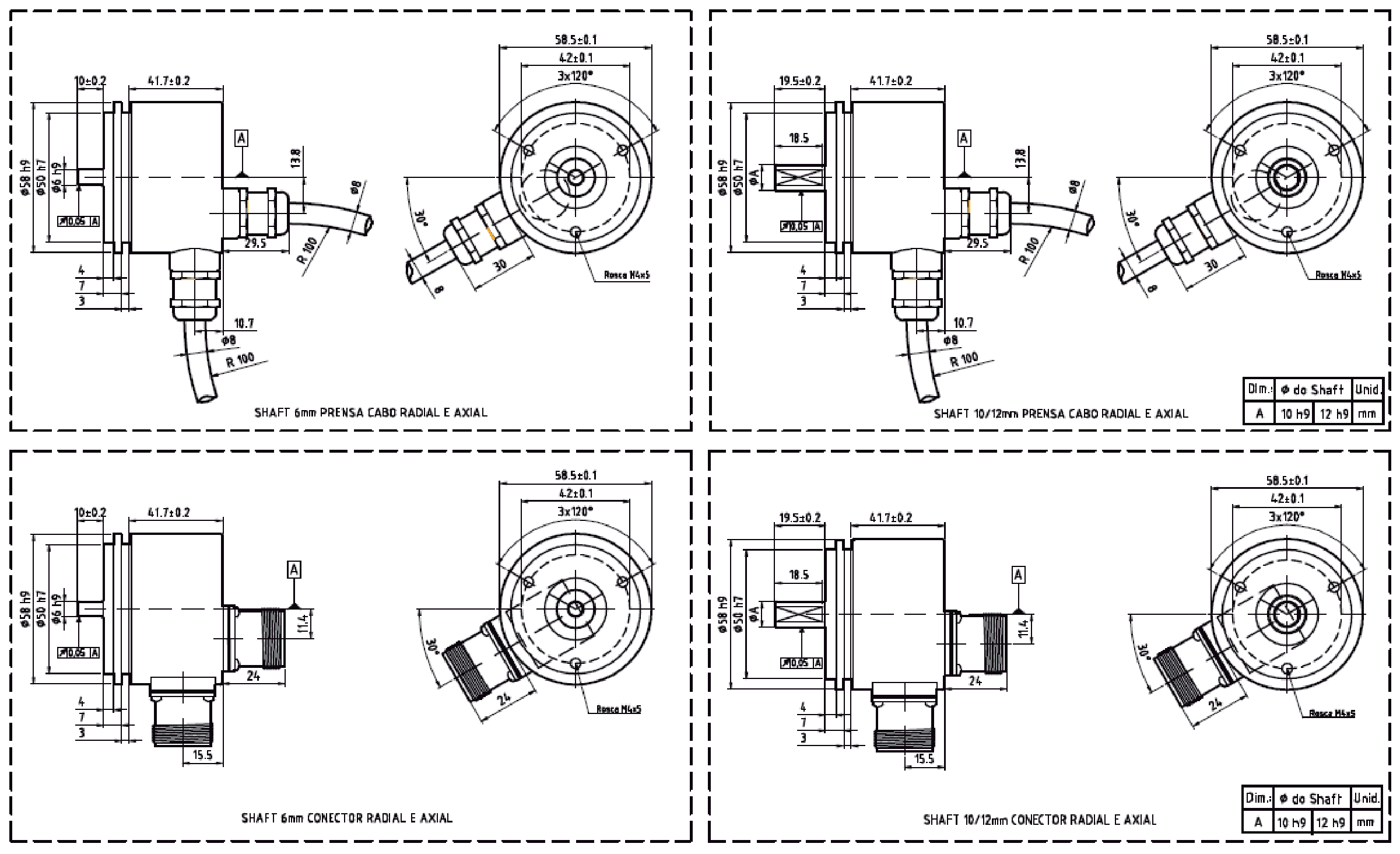

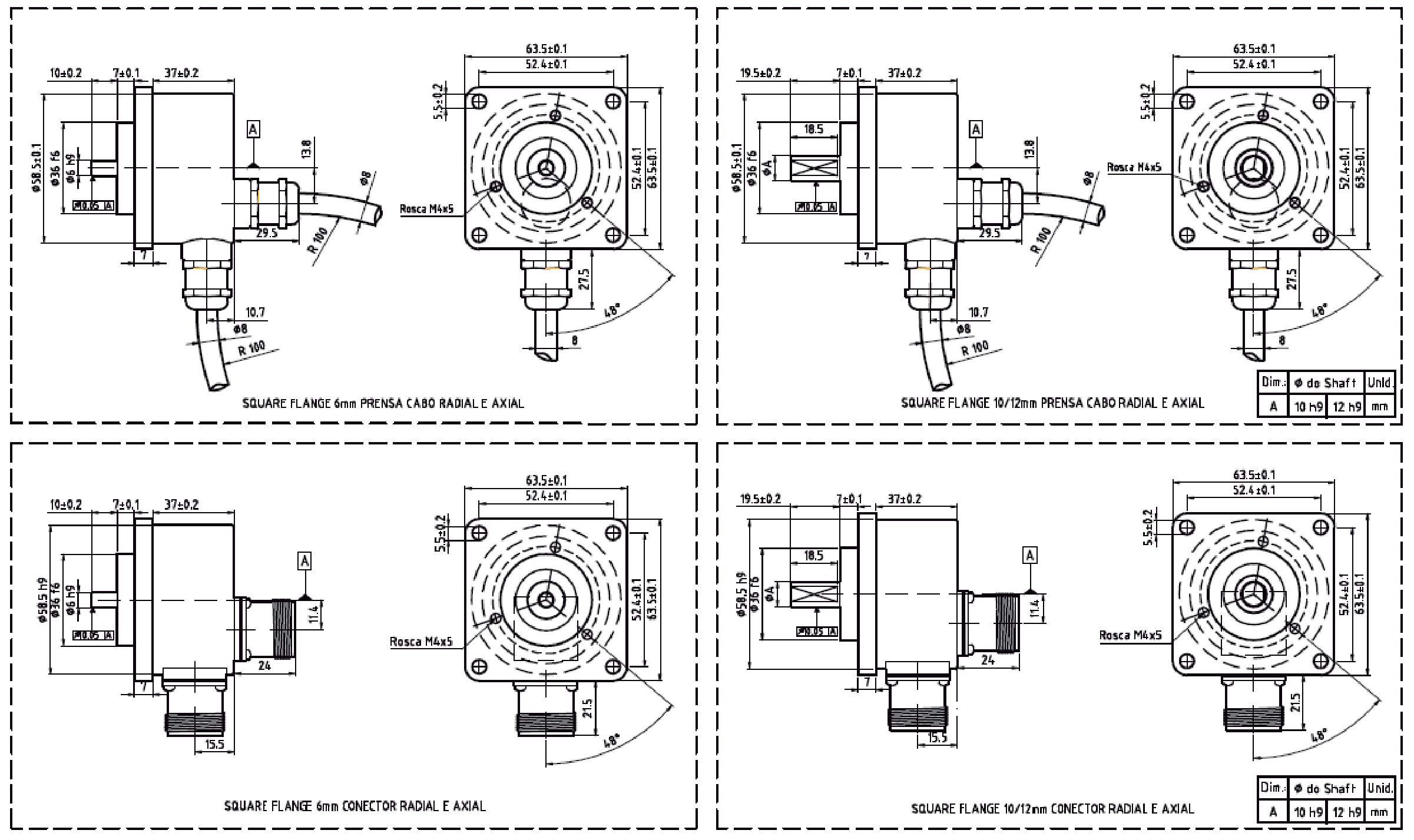

Ampliar desenho ↗O quadro reúne as vistas de eixo de 6 mm e de 10/12 mm, com cabo ou conector. Confira a vista correspondente; outras medidas de eixo exigem confirmação dimensional.
Dimensões em milímetros.
Fonte: datasheet · página 8 ↗

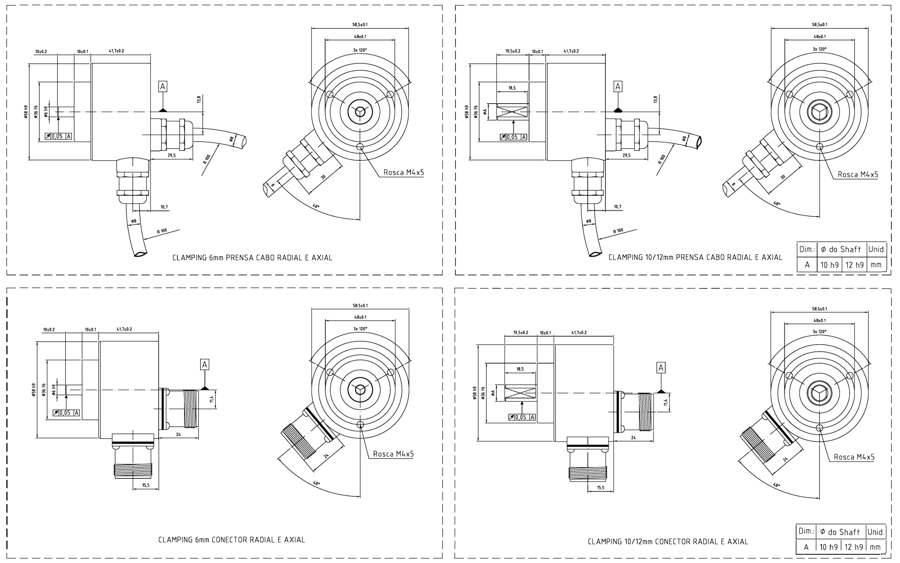

Ampliar desenho ↗O quadro reúne as vistas de eixo de 6 mm e de 10/12 mm, com cabo ou conector. Confira a vista correspondente; outras medidas de eixo exigem confirmação dimensional.
Dimensões em milímetros.
Fonte: datasheet · página 8 ↗

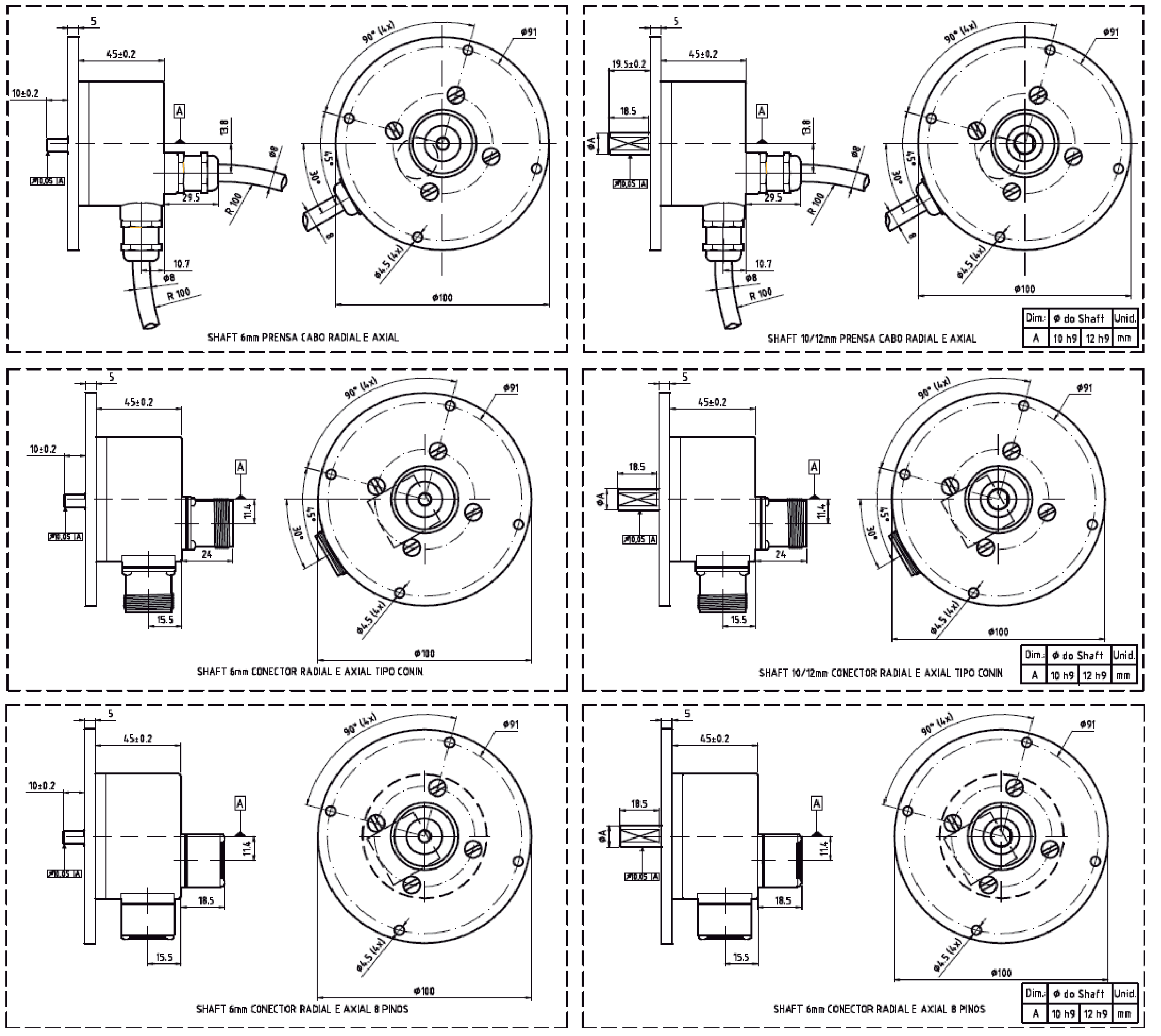

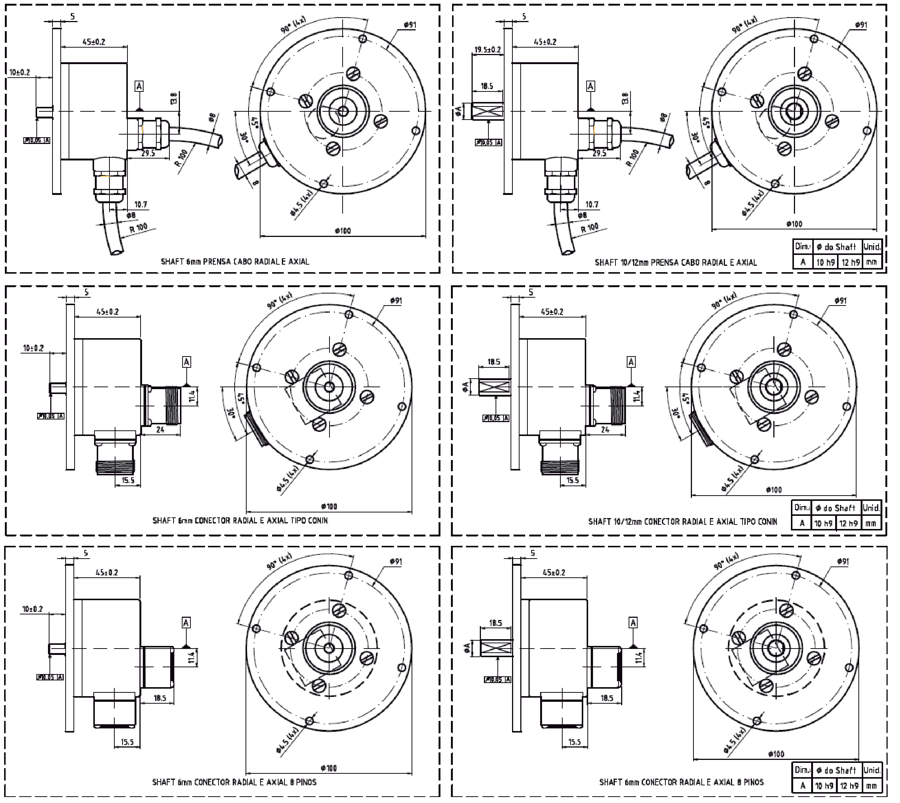

Ampliar desenho ↗O quadro reúne as vistas de eixo de 6 mm e de 10/12 mm, com cabo ou conector. Confira a vista correspondente; outras medidas de eixo exigem confirmação dimensional.
Dimensões em milímetros.
Fonte: datasheet · página 9 ↗

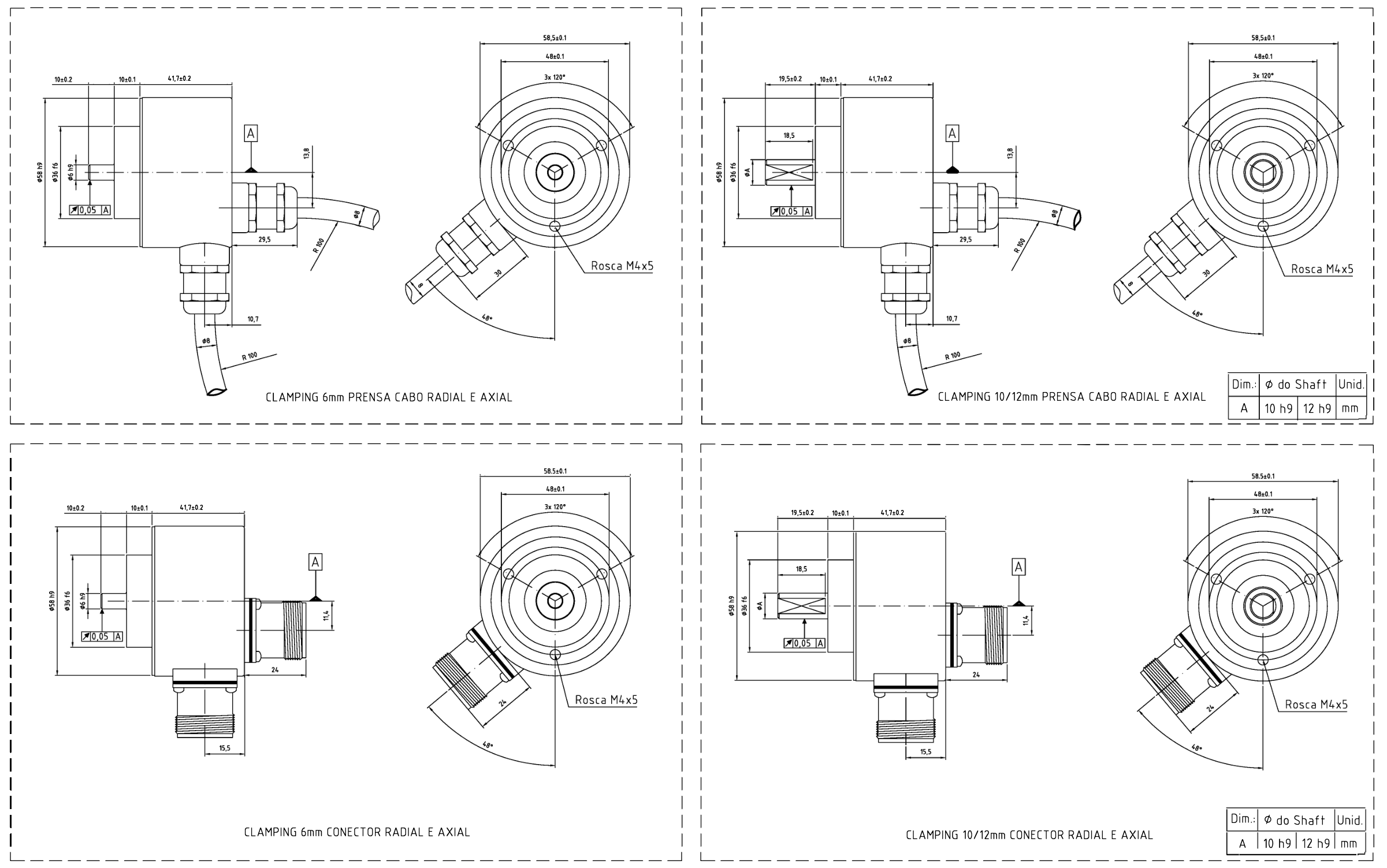

Ampliar desenho ↗O quadro reúne as vistas de eixo de 6 mm e de 10/12 mm, com cabo ou conector. Confira a vista correspondente; outras medidas de eixo exigem confirmação dimensional.
Dimensões em milímetros.
Fonte: datasheet · página 9 ↗O datasheet lista esta opção, mas não apresenta seu desenho dimensional. Solicite o desenho específico à Mokka.
Fonte: datasheet · página 3 ↗O datasheet lista esta opção, mas não apresenta seu desenho dimensional. Solicite o desenho específico à Mokka.
Fonte: datasheet · página 3 ↗

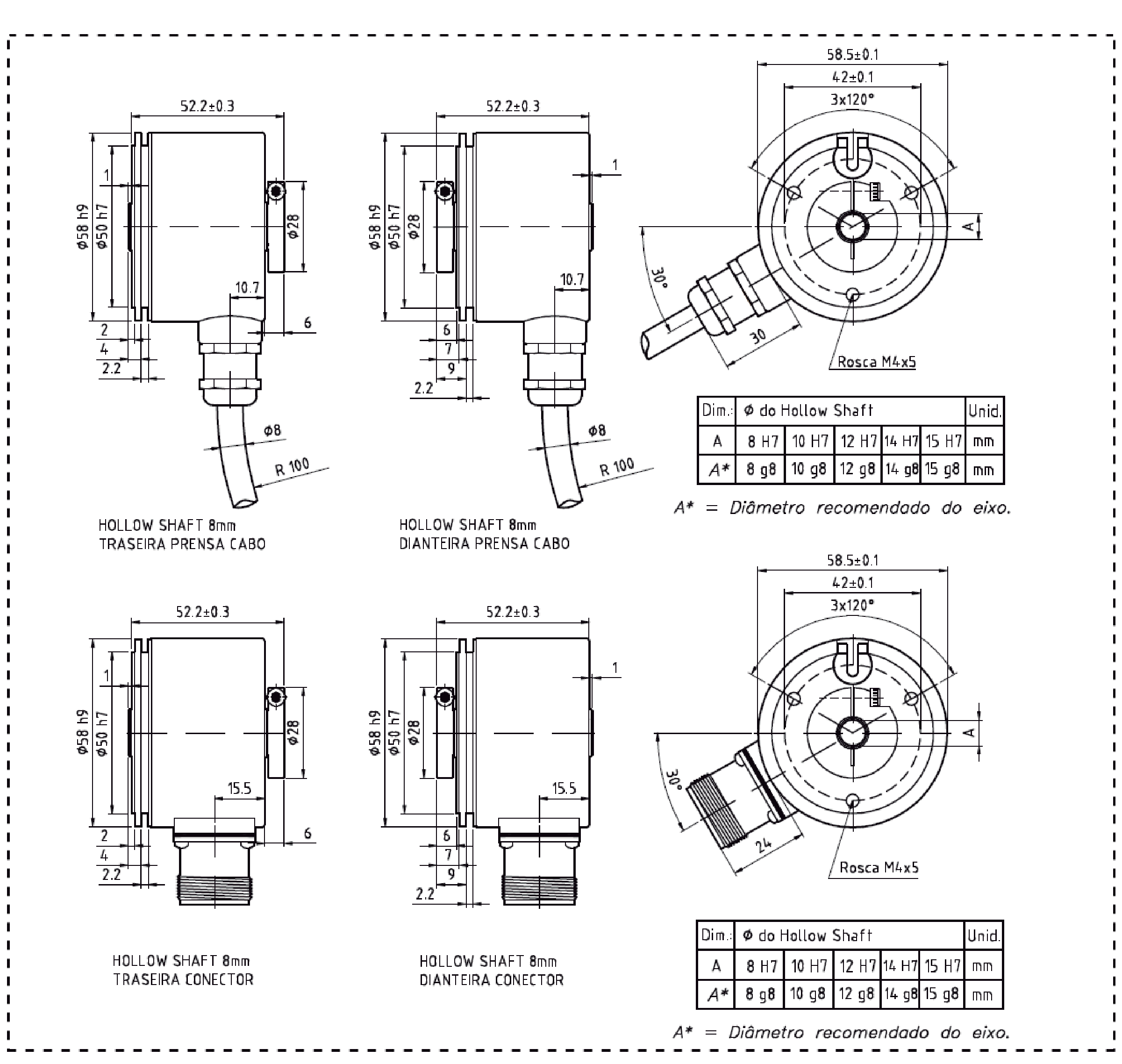

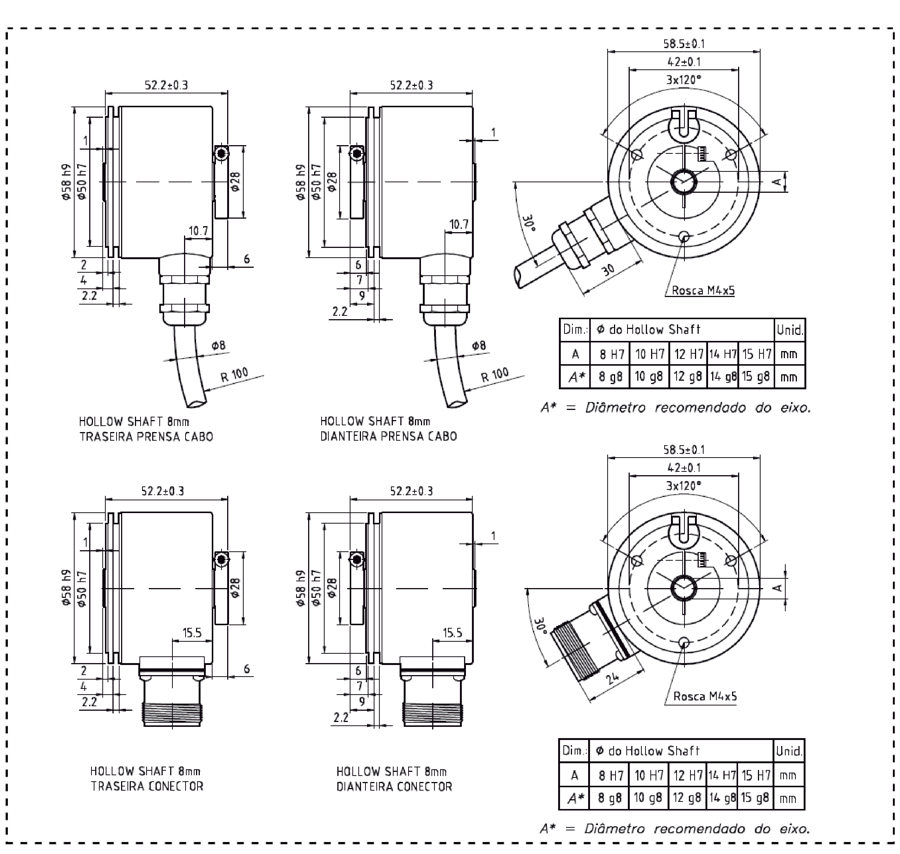

Ampliar desenho ↗O quadro mostra as duas posições do colar: D, dianteira, e H, traseira. Este desenho de eixo vazado não representa a versão semi-vazada Hubshaft (eixo G).
Dimensões em milímetros.
Fonte: datasheet · página 10 ↗

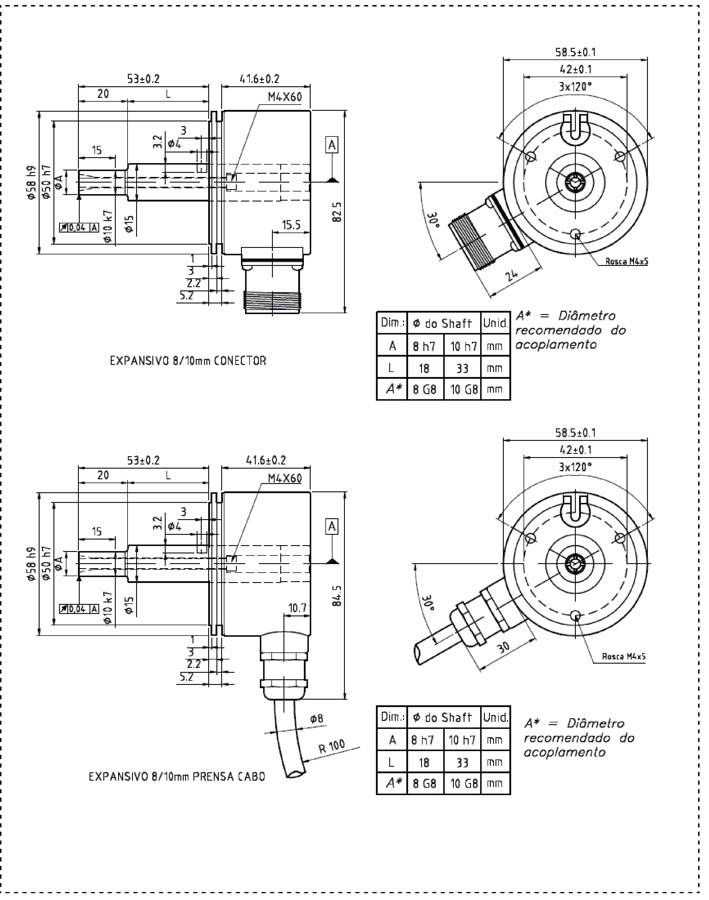

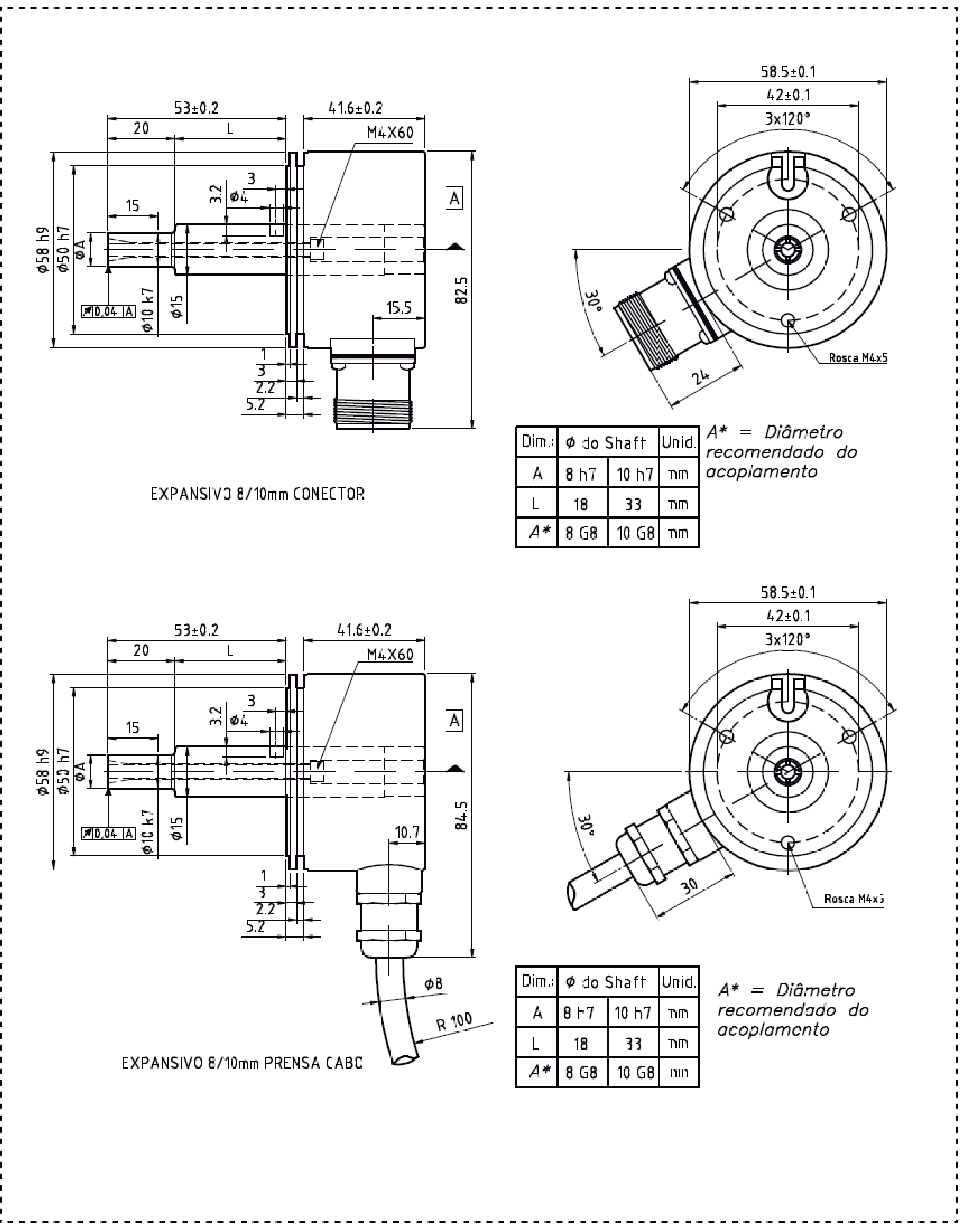

Ampliar desenho ↗Vistas com cabo e conector. O datasheet não apresenta um desenho separado da variante de eixo expansivo curto; confirme seu comprimento antes da montagem.
Dimensões em milímetros.
Fonte: datasheet · página 11 ↗

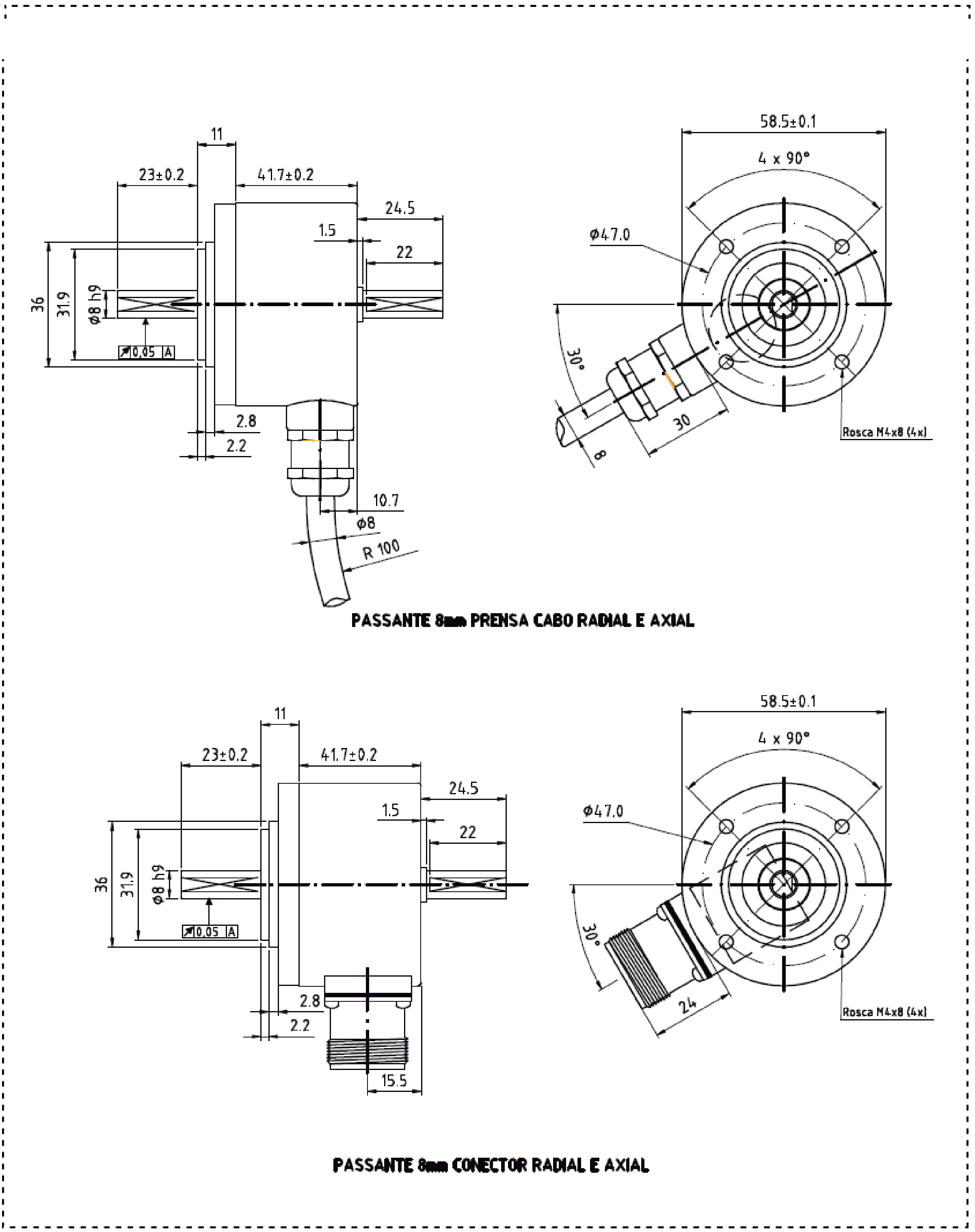

Ampliar desenho ↗Eixo de 8 mm; vistas com prensa-cabo e conector.
Dimensões em milímetros.
Fonte: datasheet · página 12 ↗

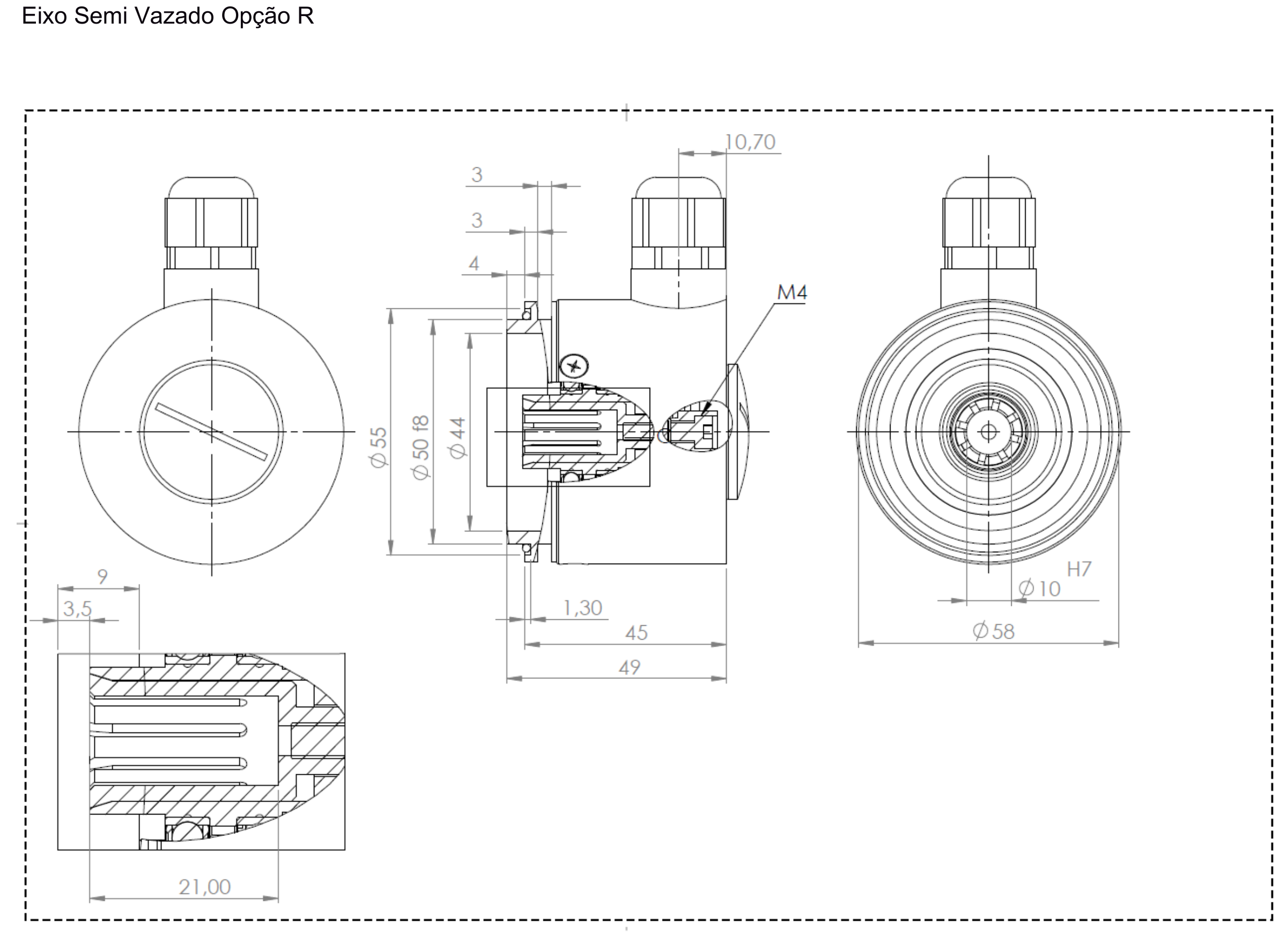

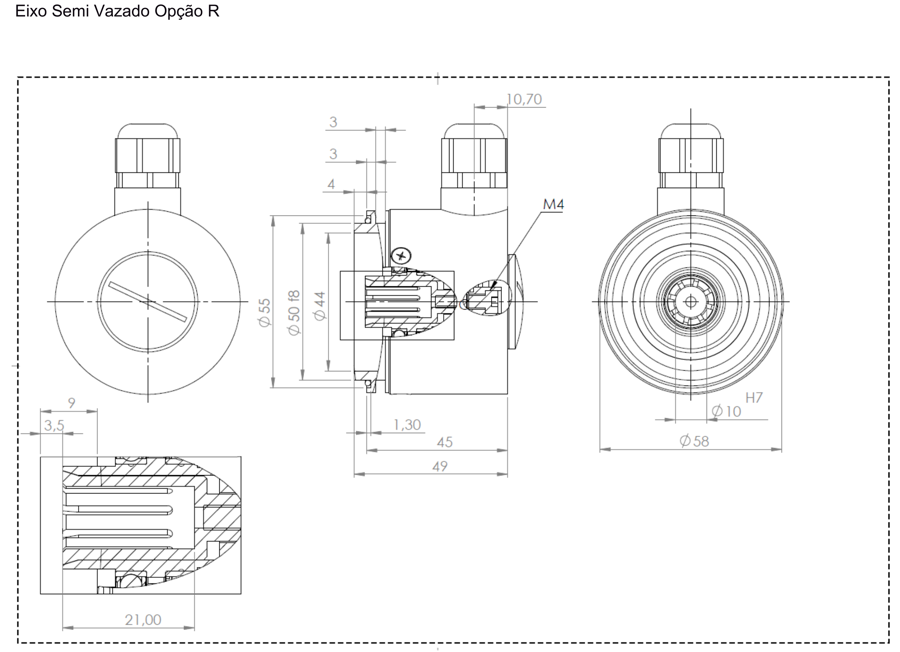

Ampliar desenho ↗Desenho da construção com acoplamento integrado; confira as vistas e o corte no PDF.
Dimensões em milímetros.
Fonte: datasheet · página 13 ↗Documentação técnica

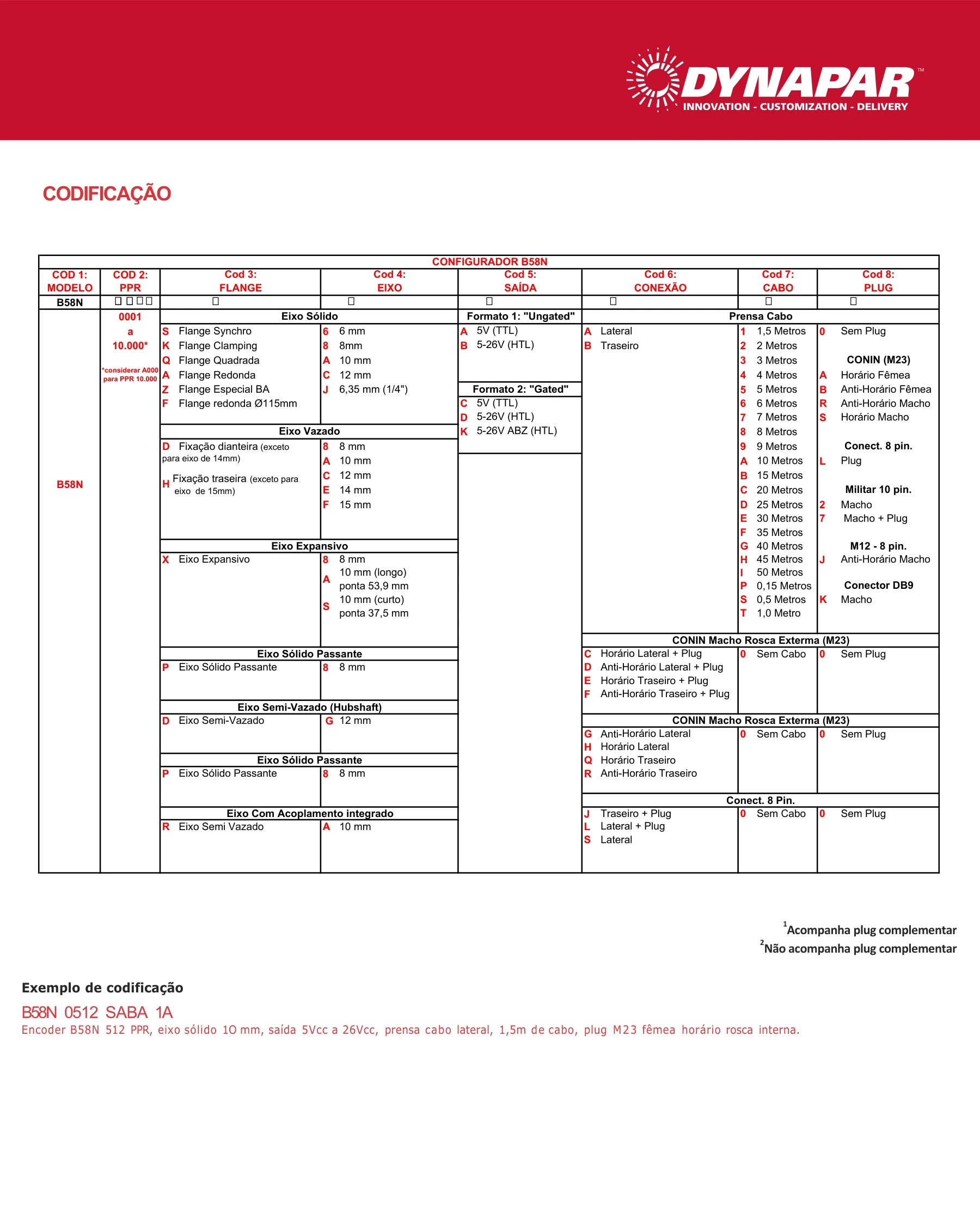

Dynapar Brasil · B58N · tabela de 1 a 10.000 PPR
Português · página 3 do PDF
Clique na tabela para ampliar no PDF.
Configure encoders incrementais e senoidais Dynapar. Defina resolução, eixo, fixação, saída e conexão conforme a tabela de cada produto.
