Dynapar · Série B58S

Configure seu B58S

Encoder senoidal de 1024 PPR, com saída de 1 Vpp e opções de eixo vazado ou expansivo.

SenoidalØ58 mm · Seno/CossenoCodificação por datasheet

01 / Selecione as características

Monte a configuração

Imagem ilustrativa da família, extraída do datasheet. A aparência varia conforme a configuração.

Alimentação de 5–26 VCC. Resolução fixa de 1024 PPR na tabela desta revisão.

O código C do eixo corresponde a 12 mm no vazado ou 10 mm com ponta de 37,5 mm no expansivo.

01ResoluçãoFixo

02Flange / construção

03Eixo / diâmetro

04SaídaFixo

05Conexão

06Comprimento do cabo

07Plug na ponta do cabo

Guia visual de montagem

Flanges, eixos e fixações

Compare as construções disponíveis. Ao selecionar uma opção na configuração, o desenho correspondente será destacado. Clique na imagem para ampliar.

Desenhos originais Dynapar, extraídos do datasheet. Cotas e unidades preservadas; confira a variante de eixo e conexão indicada em cada vista.

Opção D / H

Ampliar desenho ↗

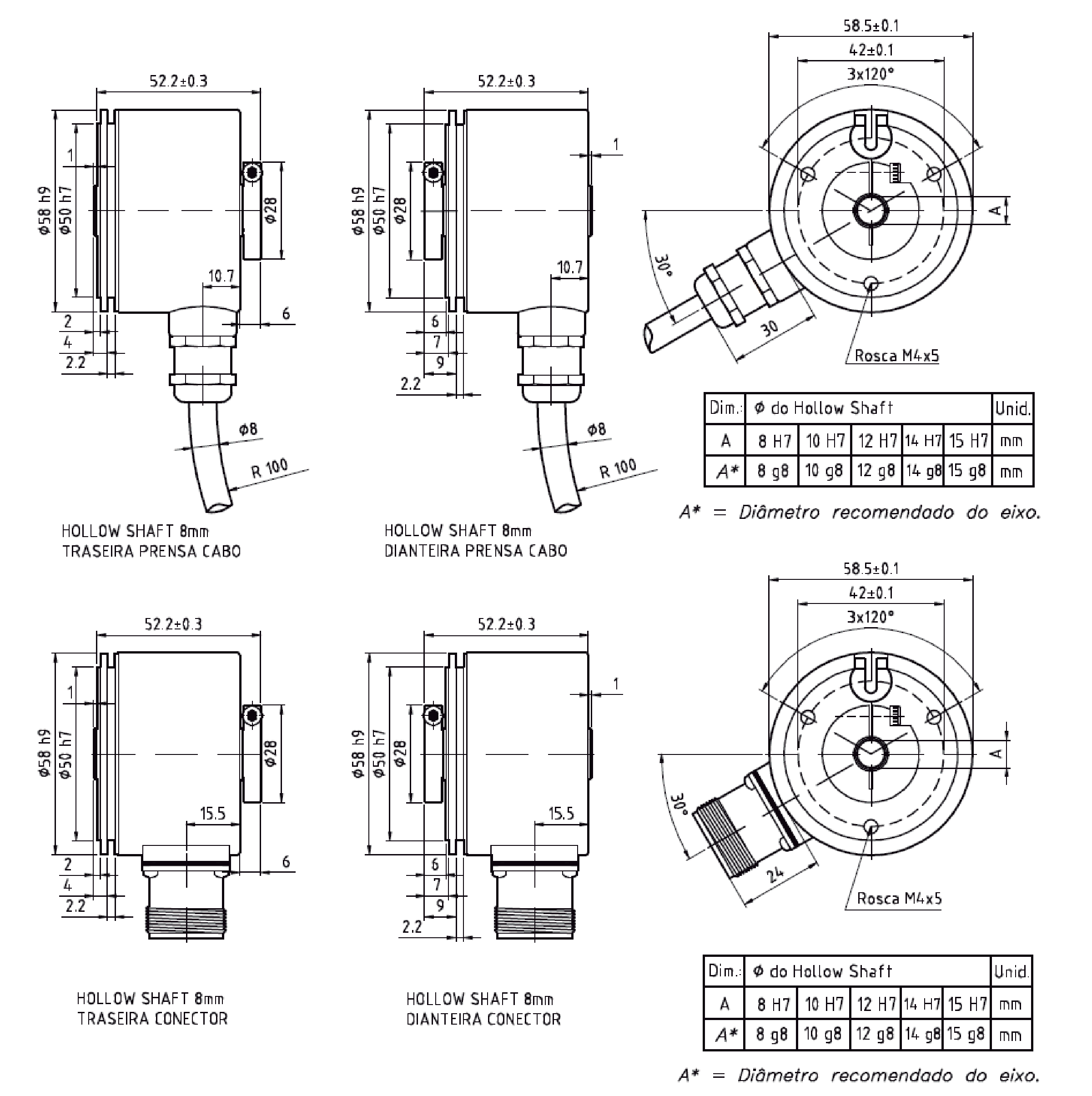

Eixo vazado · colar dianteiro ou traseiro

O quadro mostra as duas posições do colar: D, dianteira, e H, traseira. Este desenho de eixo vazado não representa a versão semi-vazada Hubshaft (eixo G).

Dimensões em milímetros.

Fonte: datasheet · página 4 ↗

Opção X

Ampliar desenho ↗

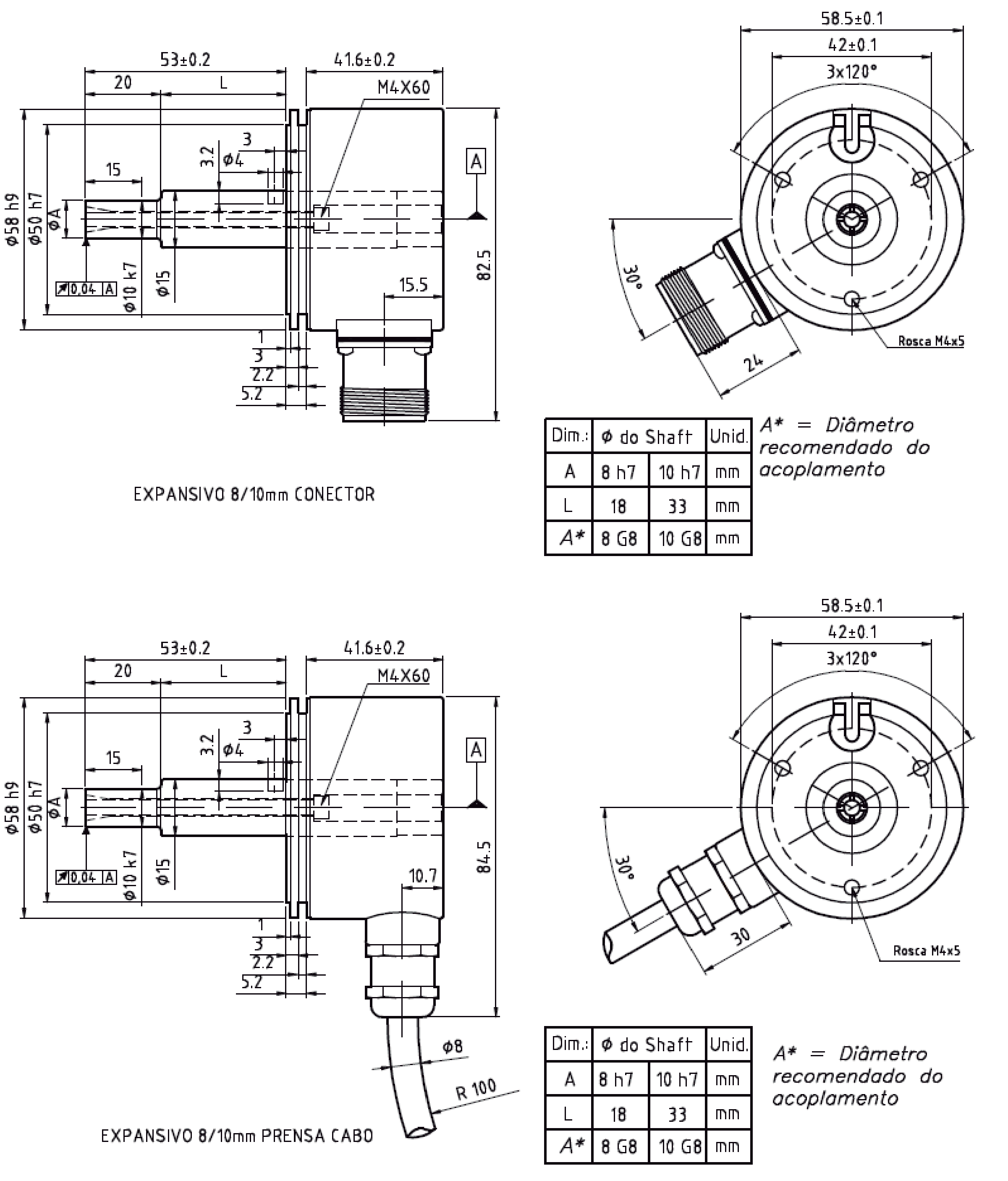

Eixo expansivo

Vistas com cabo e conector. O datasheet não apresenta um desenho separado da variante de eixo expansivo curto; confirme seu comprimento antes da montagem.

Dimensões em milímetros.

Fonte: datasheet · página 4 ↗

Documentação técnica

Confira a tabela original

Dynapar Brasil · B58S Senoidal · revisão 2017

Português · página 2 do PDF

Abrir datasheet ↗Consultar fonte original ↗

Ver a página de codificação do fabricante

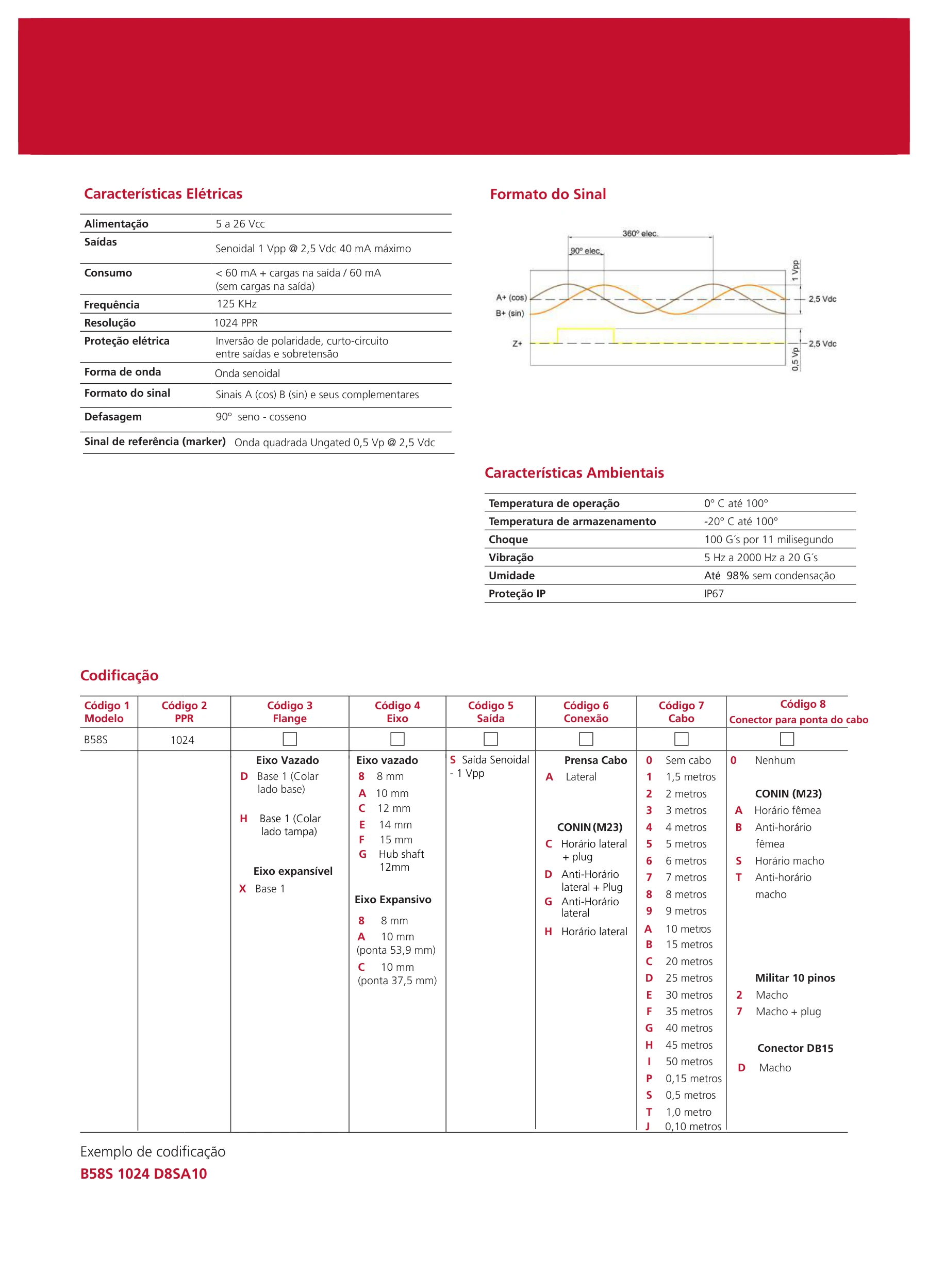

Tabela original de codificação do fabricante

Clique na tabela para ampliar no PDF.

Precisa comparar outro modelo?

Configure encoders incrementais e senoidais Dynapar. Defina resolução, eixo, fixação, saída e conexão conforme a tabela de cada produto.

Ver todos os modelos →
