Dynapar · Série HS35IQ

Configure seu HS35iQ

Encoder com diagnóstico PulseIQ e resolução de até 20.000 PPR. Escolha a versão padrão ou programável.

Incremental com diagnósticoEixo vazado · PulseIQCodificação por datasheet

01 / Selecione as características

Monte a configuração

Escolha a versão ou a tabela de codificação do equipamento que você precisa.

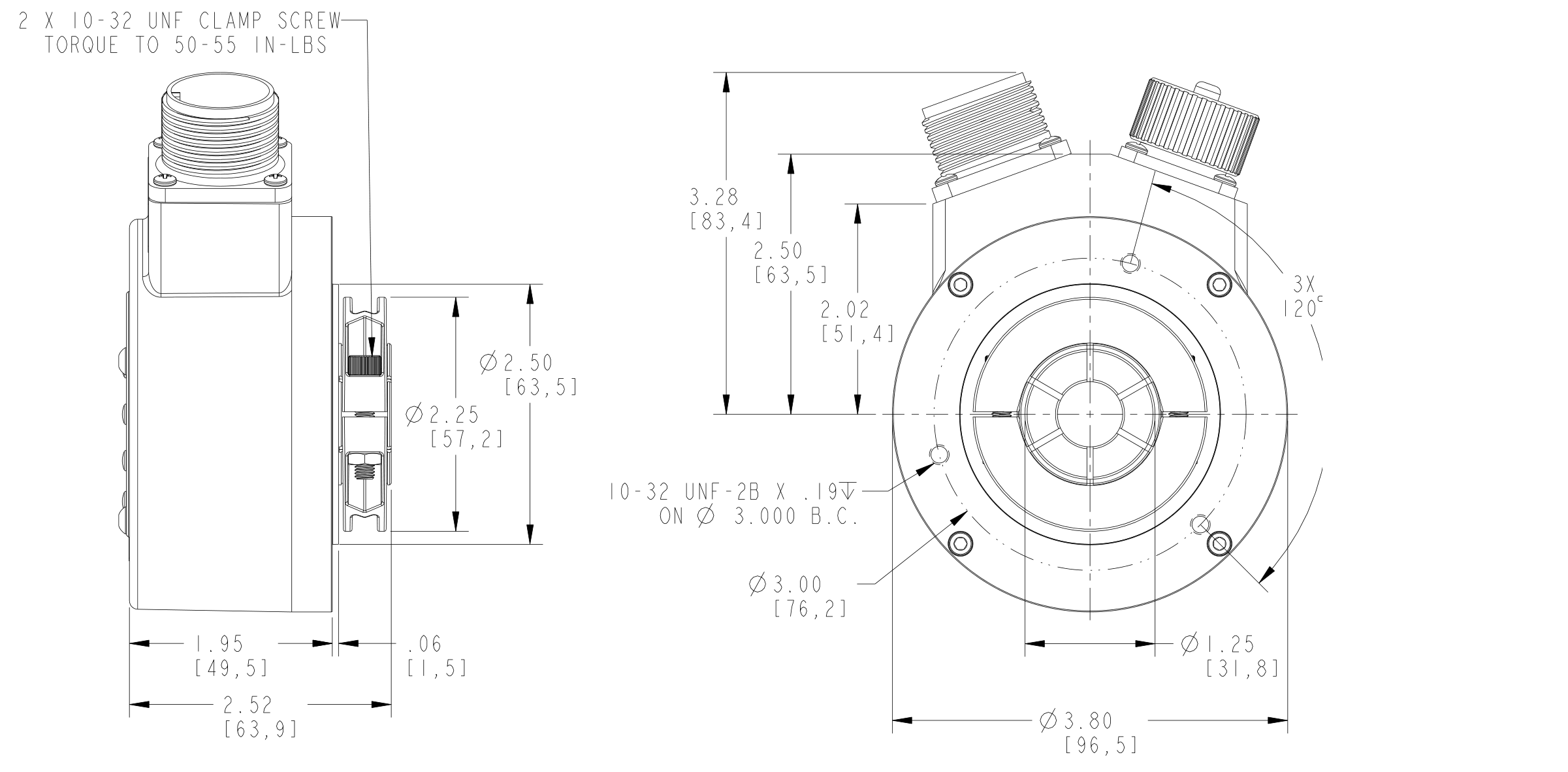

Imagem ilustrativa da família, extraída do datasheet. A aparência varia conforme a configuração.

Saída de falha sempre disponível no conector secundário. No primário, não está disponível em M12 nem em MS de 7 pinos com saída diferencial.

Diagnóstico de integridade do cabo disponível somente nas saídas diferenciais 7272: 4, 5, L, M, 6, 7, N e P.

Faixa estendida: −40 a +100 °C. Consulte no PDF as reduções de temperatura e IP em função da rotação.

Digite um número inteiro de 1 a 20.000 PPR.

Guia visual de montagem

Flanges, eixos e fixações

Compare as construções disponíveis. Ao selecionar uma opção na configuração, o desenho correspondente será destacado. Clique na imagem para ampliar.

Desenhos originais Dynapar, extraídos do datasheet. Cotas e unidades preservadas; confira a variante de eixo e conexão indicada em cada vista.

Opção 1 / 6

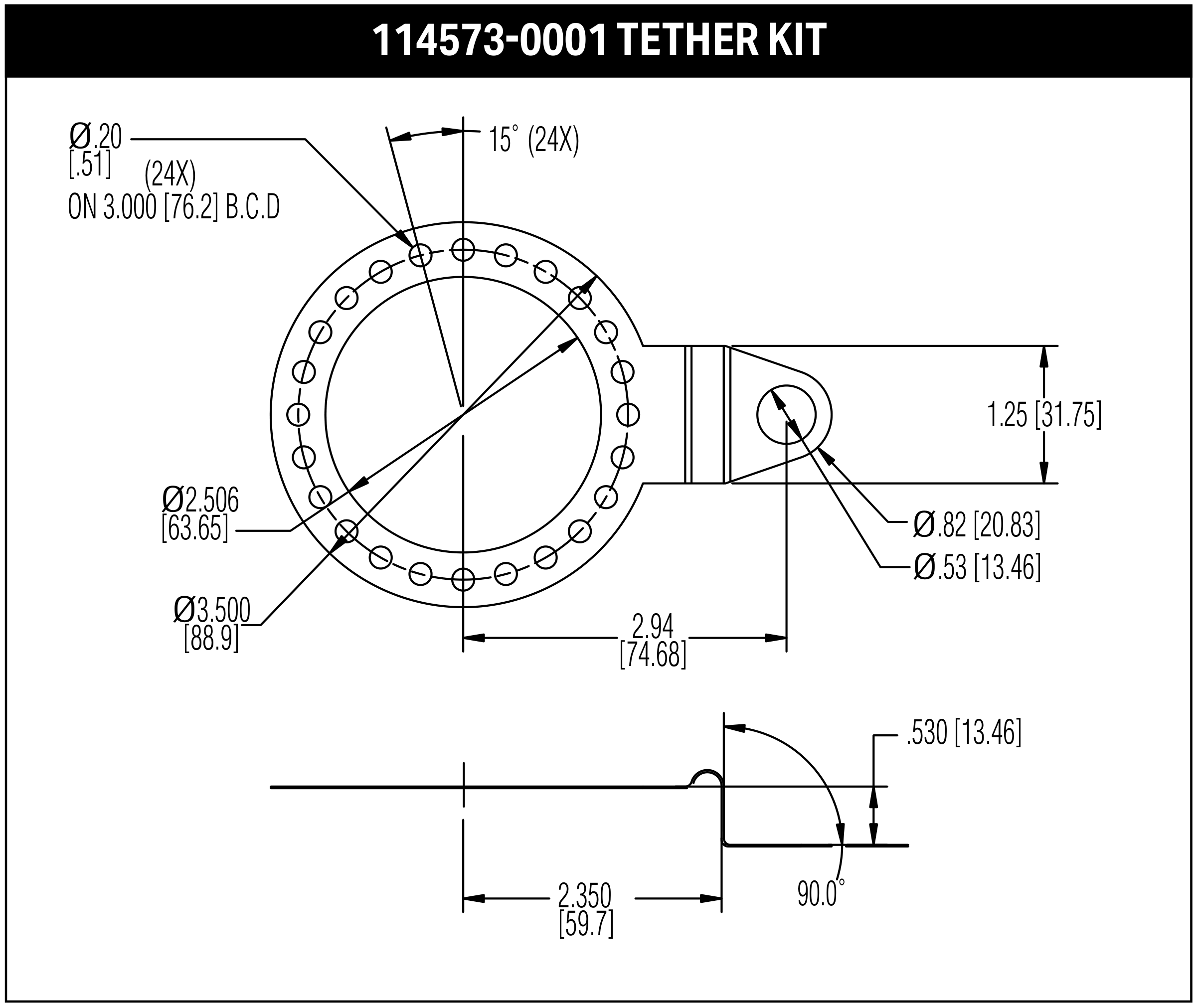

HS35iQ — Face-C 4½ pol. · kit 114573-0001 — desenho dimensional originalAmpliar desenho ↗

Face-C 4½ pol. · kit 114573-0001

Opção 1: kit de fixação. Opção 6: mesmo kit com tampa de proteção; a tampa não aparece neste desenho.

Polegadas; milímetros entre colchetes.

Fonte: datasheet · página 8 ↗
Opção 2 / 8

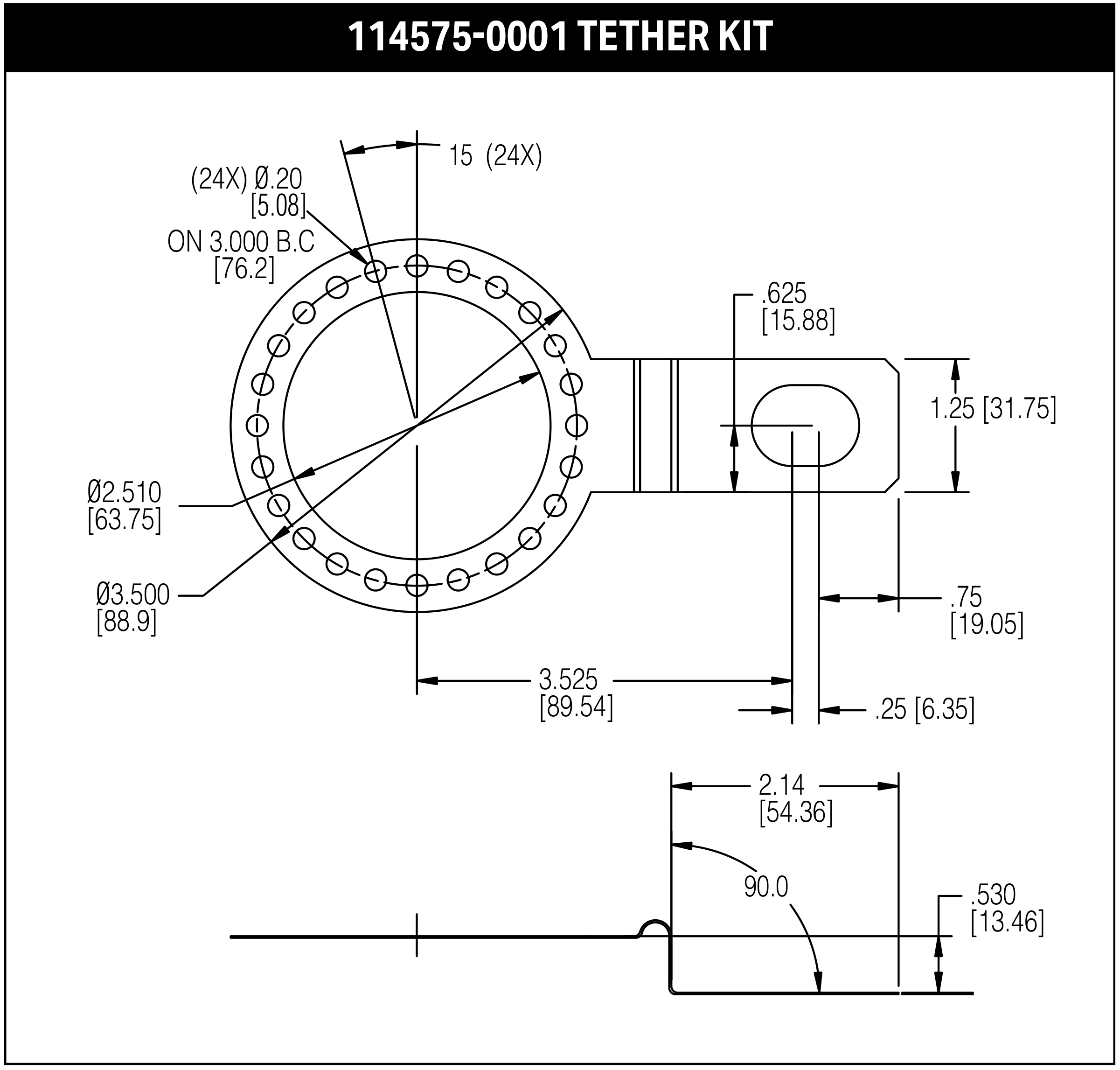

HS35iQ — Face-C 8½ pol. · kit 114575-0001 — desenho dimensional originalAmpliar desenho ↗

Face-C 8½ pol. · kit 114575-0001

Opção 2: kit de fixação. Opção 8: mesmo kit com tampa de proteção; a tampa não aparece neste desenho.

Polegadas; milímetros entre colchetes.

Fonte: datasheet · página 8 ↗
Opção 3 / 7

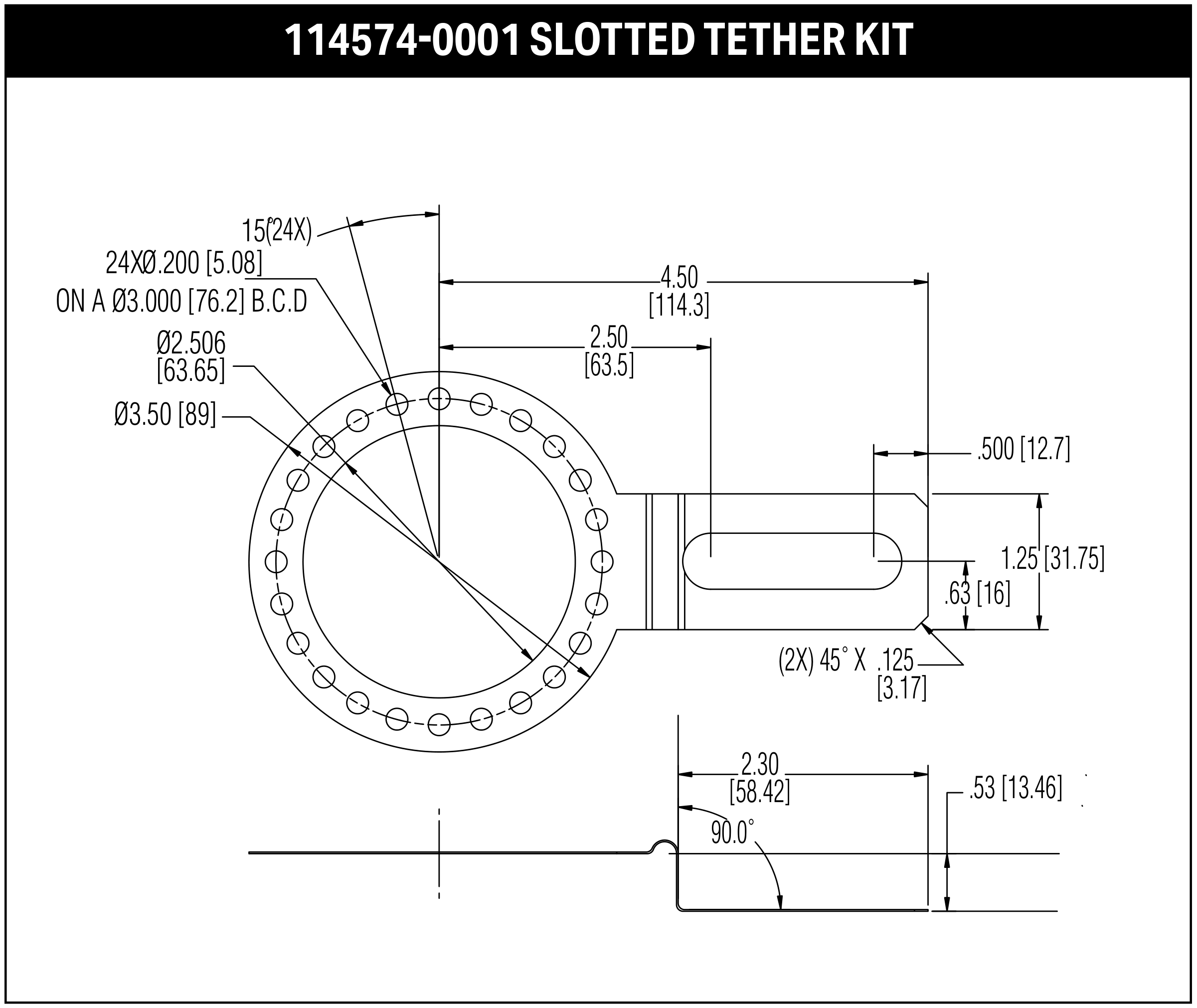

HS35iQ — Kit com rasgos · 114574-0001 — desenho dimensional originalAmpliar desenho ↗

Kit com rasgos · 114574-0001

Opção 3: kit para tampa de ventilação do motor. Opção 7: mesmo kit com tampa de proteção; a tampa não aparece neste desenho.

Polegadas; milímetros entre colchetes.

Fonte: datasheet · página 8 ↗
Opção A / B / D

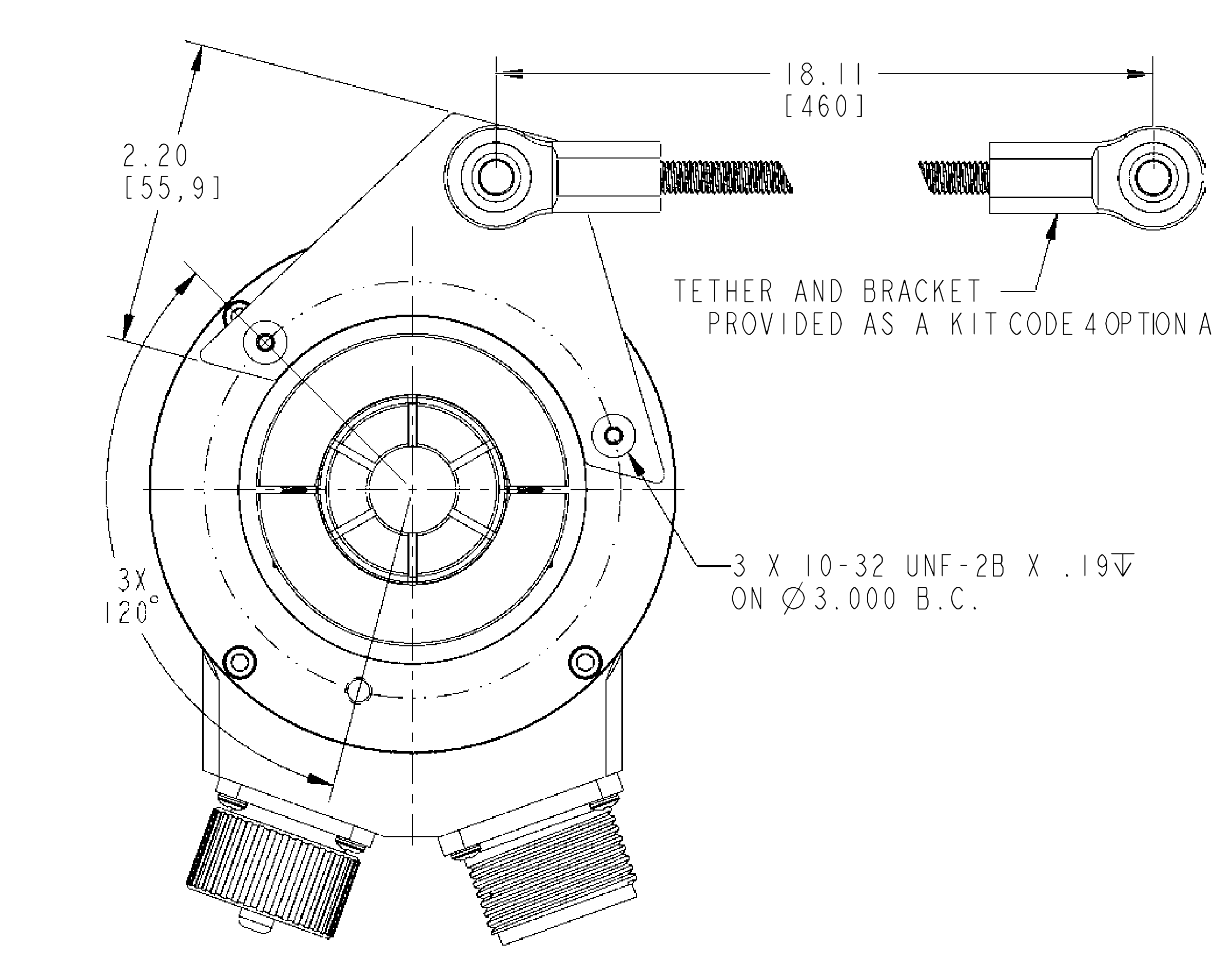

HS35iQ — Haste de fixação · rod tether — desenho dimensional originalAmpliar desenho ↗

Haste de fixação · rod tether

A: haste. B: haste + aterramento. D: haste + aterramento + tampa face-C de 4½ pol. A figura representa a haste da opção A; aterramento e tampa não estão desenhados.

Polegadas; milímetros entre colchetes.

Fonte: datasheet · página 7 ↗

Documentação técnica

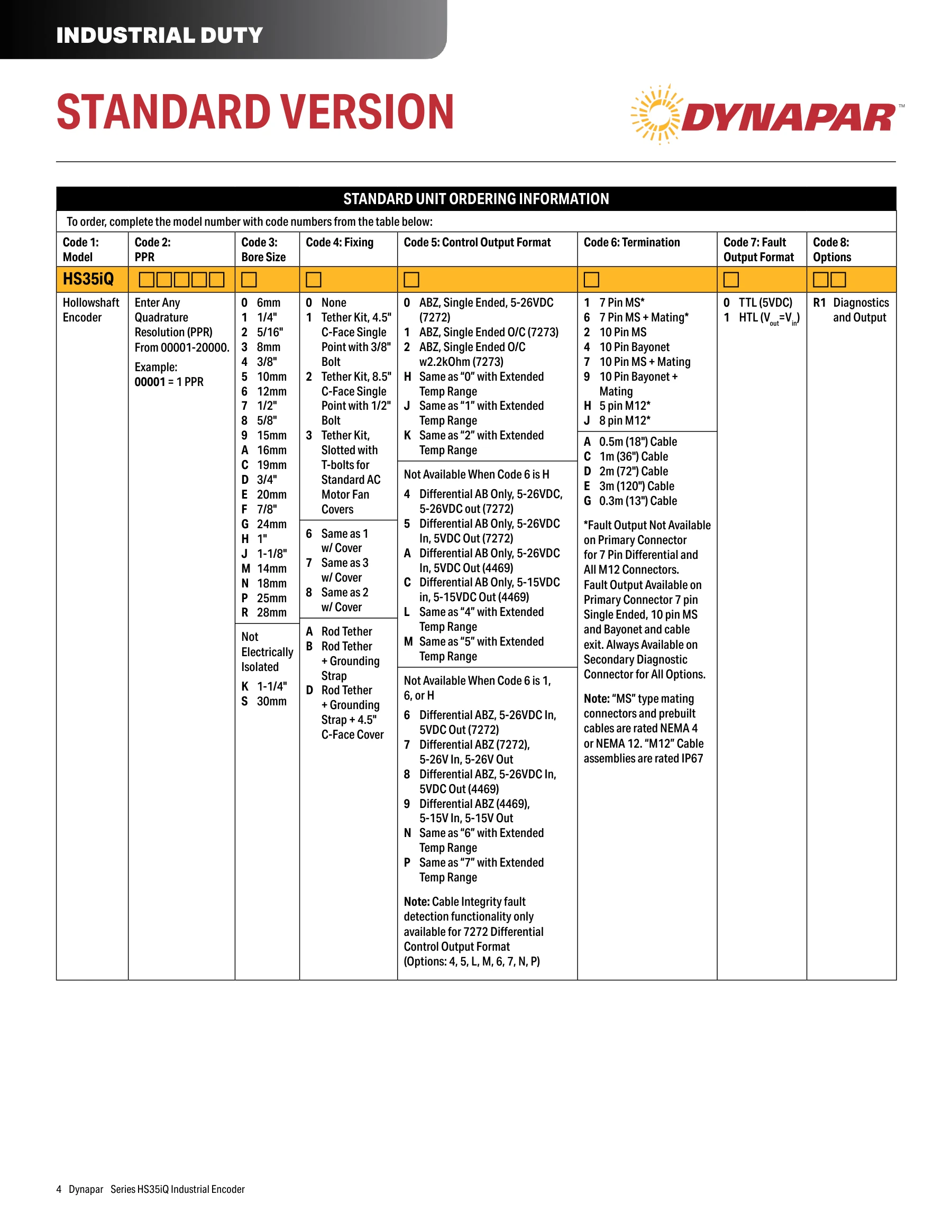

Confira a tabela original

Dynapar · HS35iQ · 703409-0001 Rev. E

Inglês · página 4 do PDF

Abrir datasheet ↗Consultar fonte original ↗
Ver a página de codificação do fabricanteTabela original de codificação do fabricante

Clique na tabela para ampliar no PDF.
