Dynapar · Série HS35N

Configure seu HS35N

Encoder para instalação direta em motores e eixos, com saídas simples ou redundantes e resoluções de até 5000 PPR.

IncrementalEixo vazado · IP65Codificação por datasheet

01 / Selecione as características

Monte a configuração

Imagem ilustrativa da família, extraída do datasheet. A aparência varia conforme a configuração.

Alimentação: 5–26 VCC. A seleção de resolução segue os valores explícitos da tabela de pedido.

Defasagem padrão: A adiantado em relação a B no giro horário, olhando pelo lado da tampa.

01Resolução (PPR)

02Diâmetro do eixo vazado

03Fixação

04Saída / defasagem

05Conexão / comprimento do cabo

06Plug na ponta do cabo

Guia visual de montagem

Compare as construções disponíveis. Ao selecionar uma opção na configuração, o desenho correspondente será destacado. Clique na imagem para ampliar.

Desenhos originais Dynapar, extraídos do datasheet. Cotas e unidades preservadas; confira a variante de eixo e conexão indicada em cada vista.

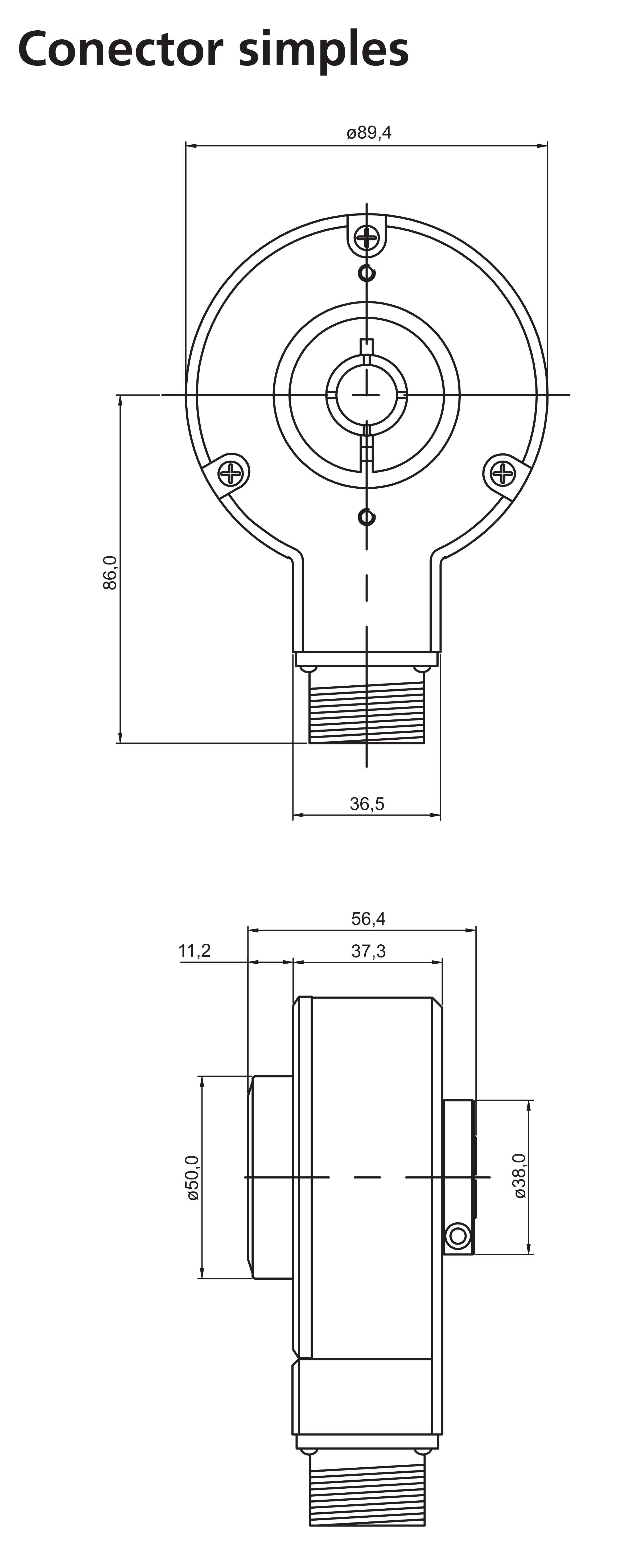

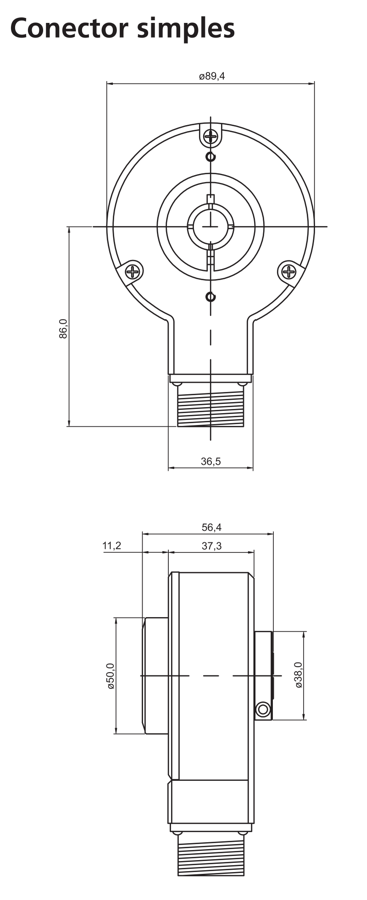

Opção 0

Vista da versão com conector simples. A opção 0 é fornecida sem lâmina de fixação. Consulte o PDF para as variantes com cabo e saída redundante.

Dimensões em milímetros.

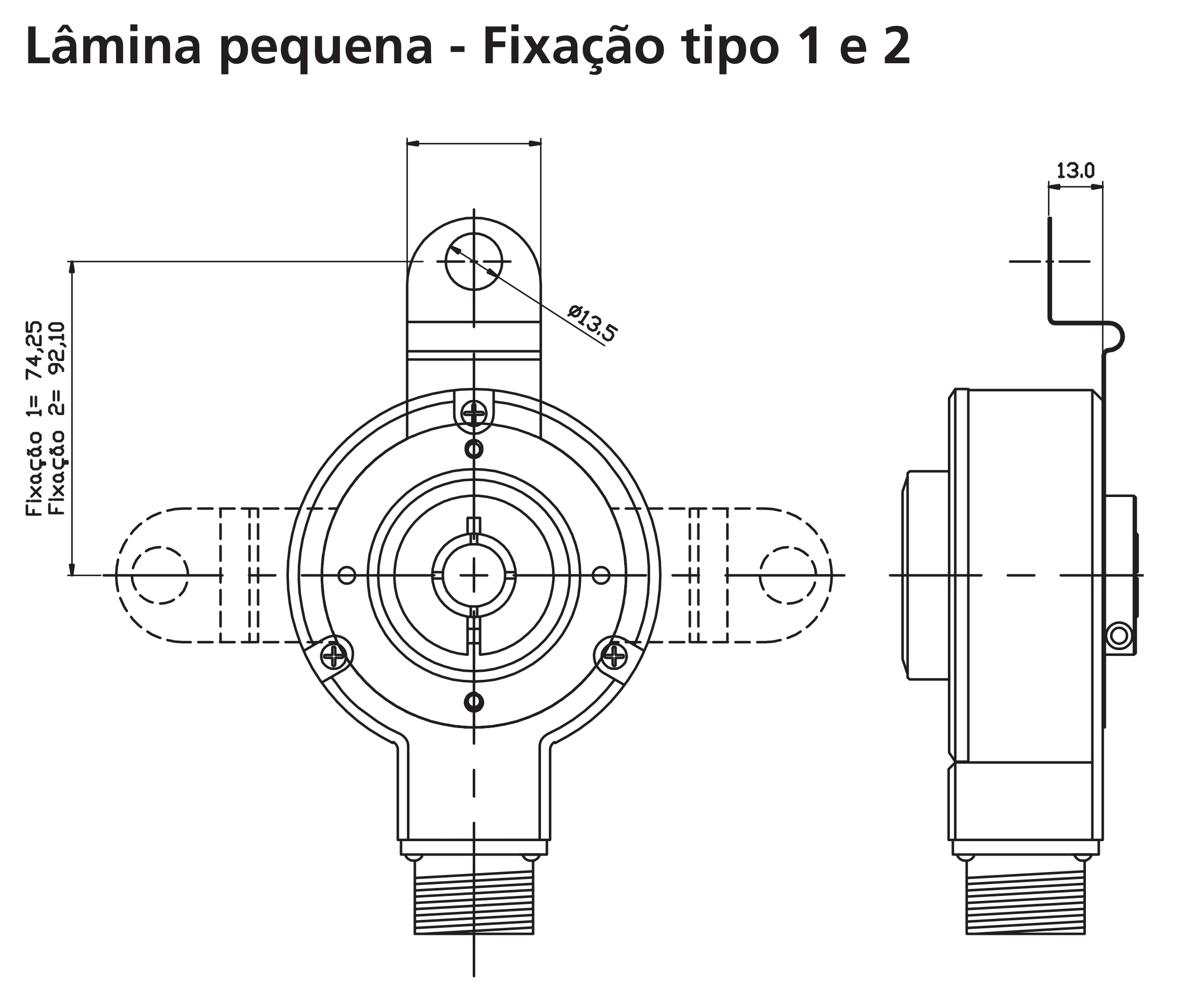

Opção 1 / 2

Fixação 1: face-C de 4½ pol.; fixação 2: face-C de 8½ pol. O desenho identifica as duas posições de montagem.

Dimensões em milímetros.

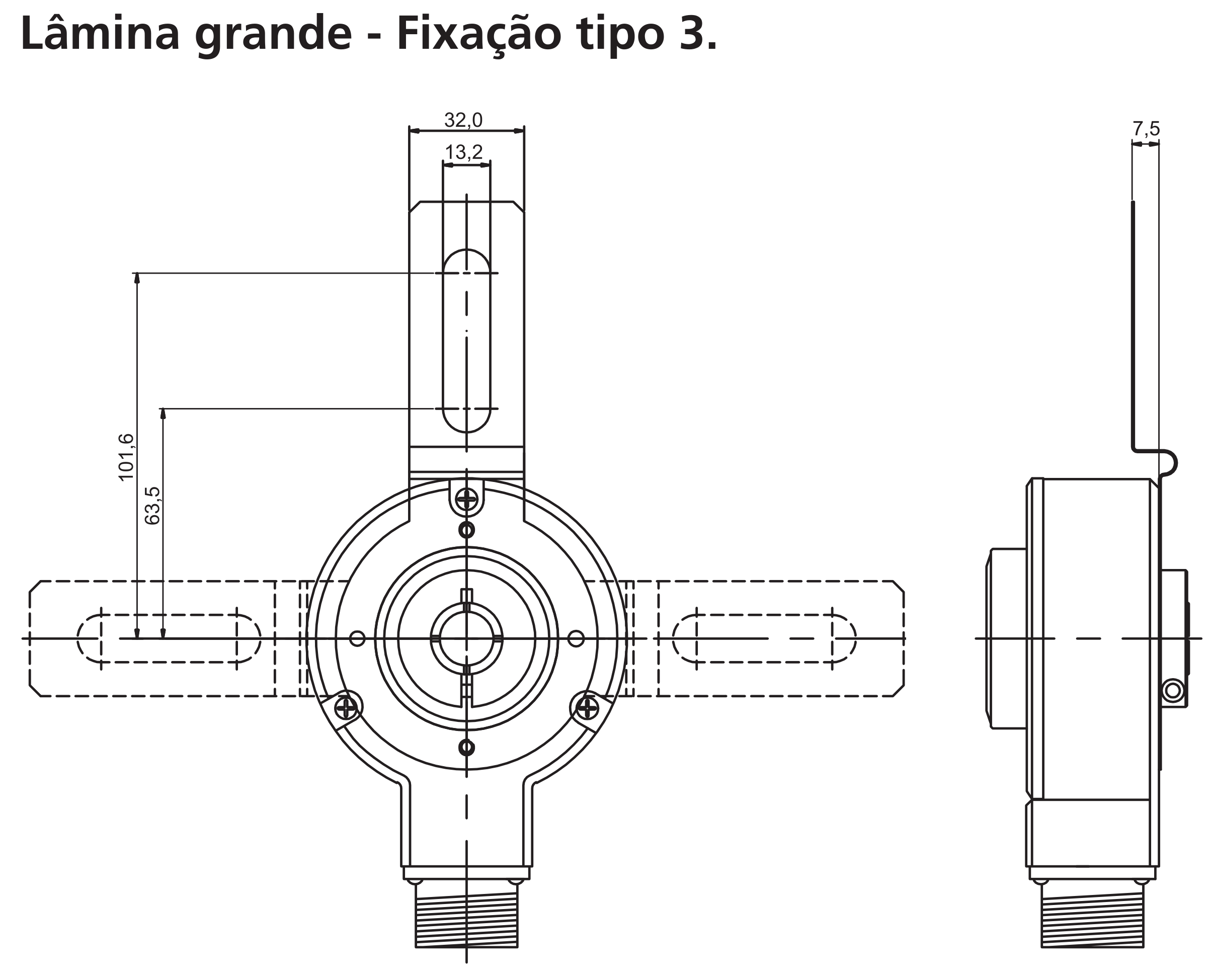

Opção 3

Lâmina com rasgos para fixação na tampa de ventilação do motor.

Dimensões em milímetros.

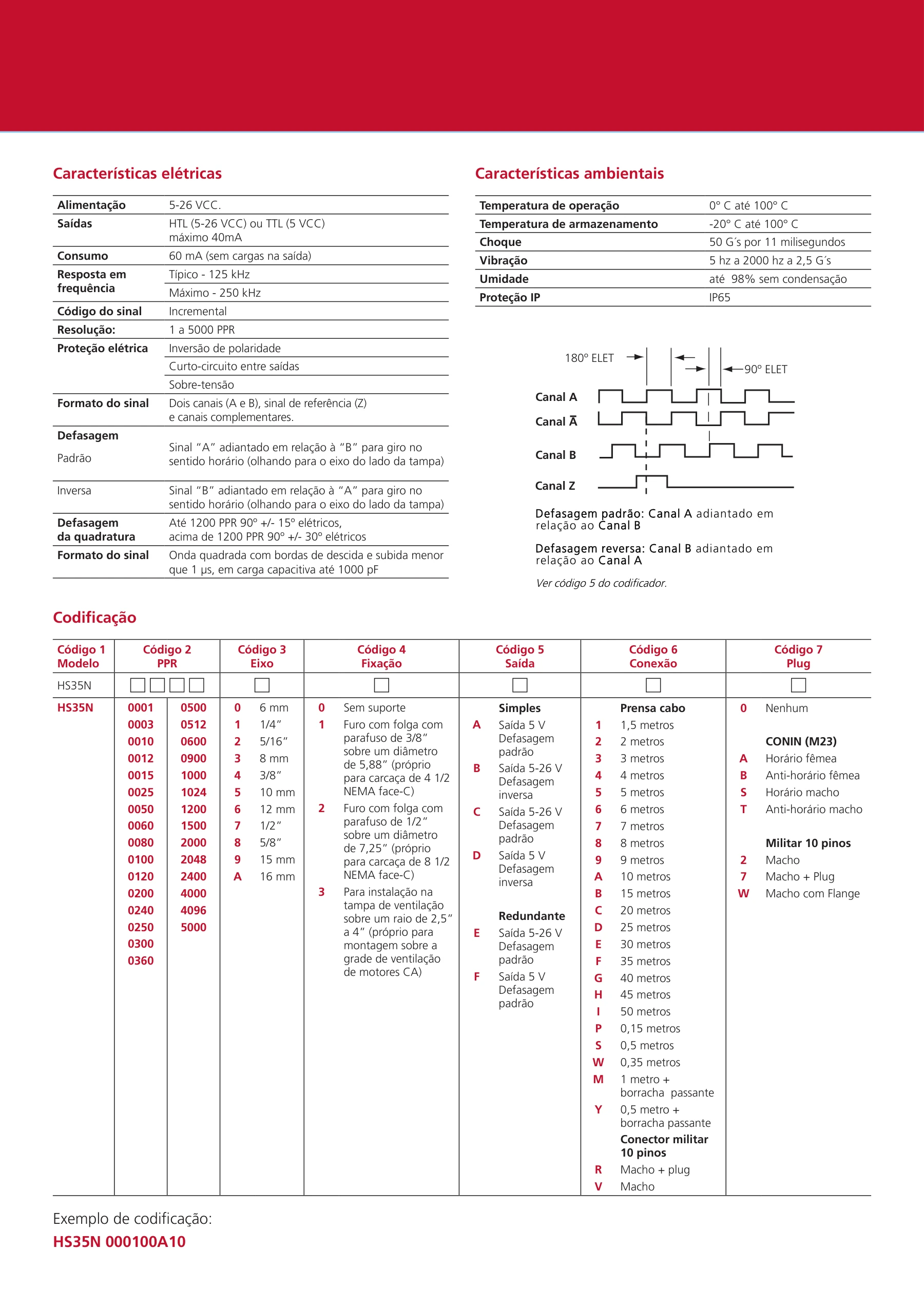

Documentação técnica

Dynapar Brasil · HS35N · revisão 2019

Português · página 2 do PDF

Ver a página de codificação do fabricante

Clique na tabela para ampliar no PDF.

Configure encoders incrementais e senoidais Dynapar. Defina resolução, eixo, fixação, saída e conexão conforme a tabela de cada produto.
