TERMOGRAFIA DE BOLSO · FLIR C8

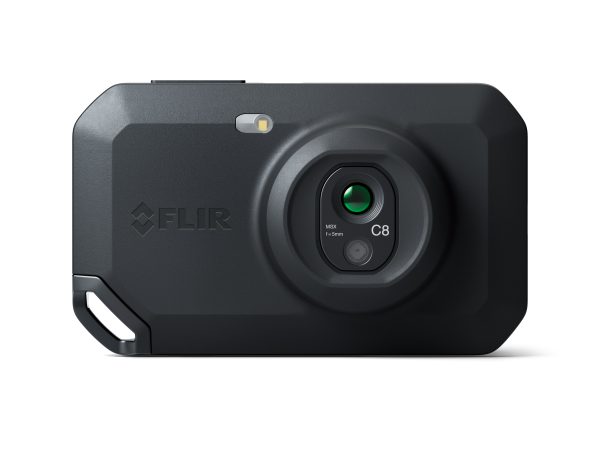

FLIR C8: câmera termográfica compacta de 320 × 240 pixels
A FLIR C8 combina 76.800 pixels térmicos, medição de −20 °C a 450 °C e formato de bolso para inspeções elétricas, mecânicas e prediais. O MSX ajuda a reconhecer componentes na imagem; o Wi-Fi e o FLIR Ignite facilitam a organização dos registros de campo.
Part number 18801-0101
Atendimento Mokka Sensors • Informe aplicação, quantidade e local de entrega.
NA PRÁTICA
Mais detalhe térmico para decidir o próximo passo da inspeção
Localize o componente na cena
Em um quadro com vários circuitos, enxergar um ponto quente é apenas o começo. O MSX acrescenta contornos da câmera visual à imagem térmica para ajudar a relacionar a anomalia ao componente observado.
Destaque temperaturas de interesse
A isoterma realça regiões que atendem ao limite configurado. Combine esse recurso com o ponto de medição e a caixa de mínimo/máximo para registrar o que merece investigação.
Organize as evidências
Salve imagens com dados de temperatura, acrescente uma identificação do ativo e transfira os registros. Uma comparação antes/depois fica mais útil quando carga, posição de captura e ajustes também são documentados.
APLICAÇÕES
Onde FLIR C8 pode ajudar
Manutenção elétrica
Compare conexões, fusíveis e circuitos em condições de carga conhecidas. Diferenças térmicas orientam a investigação; a imagem isolada não determina a causa da falha. A inspeção deve seguir os procedimentos elétricos da instalação.
Equipamentos mecânicos e HVAC
Observe padrões térmicos em carcaças de motores, mancais acessíveis e componentes de aquecimento ou refrigeração. Use equipamentos semelhantes e histórico de operação como referência antes de definir uma intervenção.
Diagnóstico predial
Investigue diferenças de temperatura em superfícies, isolamento e regiões próximas a tubulações. A termografia mostra efeitos térmicos: suspeitas de umidade devem ser verificadas com instrumentos e inspeção complementar.
DADOS PARA ESPECIFICAÇÃO
Especificações da FLIR C8
| Modelo / part number | FLIR C8 / 18801-0101 |
|---|---|
| Resolução térmica nativa | 320 × 240 pixels — 76.800 pontos de imagem térmica |
| Temperatura do objeto | −20 °C a 450 °C |
| Sensibilidade térmica (NETD) | <50 mK |
| Exatidão declarada | ±2 °C de 0 a 100 °C; ±2% de 100 a 450 °C. Condições: ambiente entre 10 e 35 °C e objeto acima de 0 °C, conforme fabricante. |
| Campo de visão / distância mínima | 35° × 27° / 0,4 m |
| Resolução espacial / frequência | 2,0 mrad/pixel / 9 Hz |
| Foco / zoom | Sem ajuste de foco; zoom digital contínuo de 1 a 4× |
| Tela / câmera visual | Touchscreen de 3,5 polegadas, 640 × 480 pixels; câmera visual de 5 MP |
| Modos e ferramentas | Térmico, visual, MSX e picture-in-picture; ponto, caixa com mínimo/máximo e isoterma |
| Arquivos / memória | JPEG com dados de medição de 14 bits; mais de 5.000 conjuntos de imagens |
| Conexões | Wi-Fi 2,4 e 5 GHz, Bluetooth e USB-C (USB 2.0) |
| Vídeo via USB | Streaming não radiométrico a 9 Hz |
| Bateria / recarga | Bateria integrada; autonomia nominal de 3 horas e recarga em 2 horas via USB-C |
| Proteção / queda | IP54; projetada para queda de 2 m |
| Ambiente de operação / peso | −10 °C a 50 °C / 0,19 kg com bateria |
Resolução térmica, resolução da tela e câmera visual são grandezas diferentes. Confira as condições completas e a revisão aplicável na ficha técnica oficial.
O que acompanha a C8?
A composição indicada pela FLIR inclui câmera, documentação, cordão de pulso, cabo USB, bolsa e Thermal Studio Starter. A página oficial anuncia 12 meses de Ignite Pro em novas compras; confirme ativação e condições do fornecimento na proposta.
ESCOLHA COM CRITÉRIO
Qual câmera FLIR atende sua aplicação?
Escolha a C8 quando precisar de mais pixels térmicos mantendo o formato de bolso. Ela tem quatro vezes a contagem de pixels da C5, mas isso não equivale a quatro vezes mais exatidão ou alcance. Frente à E8 Pro, a C8 oferece a mesma contagem de pixels em outro formato, com diferenças de campo de visão, faixa de temperatura e ergonomia.
| Modelo | Pixels térmicos | Temperatura do objeto | Campo de visão | Formato |
|---|---|---|---|---|
| FLIR C5 | 160 × 120 | −20 a 400 °C | 54° × 42° | Bolso |
| FLIR C8 | 320 × 240 | −20 a 450 °C | 35° × 27° | Bolso |
| FLIR E8 Pro | 320 × 240 | −20 a 550 °C | 42° × 32° | Empunhadura |
Compare também a FLIR CX5 para áreas classificadas. A seleção exige conferir a documentação específica do ambiente.
O que considerar na inspeção
- Identifique o ativo e registre carga, condições ambientais e distância de captura. Respeite a distância focal mínima de 0,4 m e verifique se o alvo ocupa área suficiente da imagem para a avaliação pretendida.
- Configure emissividade e temperatura aparente refletida. Superfícies metálicas brilhantes podem mostrar reflexos térmicos e exigir um método de medição apropriado.
- Ajuste a escala térmica e use MSX, ponto ou caixa de mínimo/máximo para documentar o achado. NETD indica sensibilidade a diferenças térmicas; não é a exatidão da temperatura medida.
- Guarde o arquivo radiométrico e as notas do ativo. Compare os registros após a intervenção em condições equivalentes; cores semelhantes, sozinhas, não comprovam temperaturas iguais.
DEMONSTRAÇÃO E OPERAÇÃO
Veja o equipamento em uso
Tutorial da FLIR C8 produzido pelo Infrared Training Center. O vídeo, em inglês, apresenta a operação e os principais recursos da câmera.
Infrared Training Center · Assistir no YouTube
BIBLIOTECA TÉCNICA
Datasheet, manual e fontes oficiais
Perguntas sobre FLIR C8
Qual é a diferença entre FLIR C8 e C5?
A C8 tem detector de 320 × 240 pixels e mede até 450 °C; a C5 tem 160 × 120 pixels e mede até 400 °C. As duas são compactas e oferecem MSX e conexão com FLIR Ignite. A decisão deve considerar o tamanho do alvo, a distância e a rotina de documentação.
A C8 tem a mesma resolução da E8 Pro?
Sim: ambas têm 320 × 240 pixels térmicos. A E8 Pro usa empunhadura e chega a 550 °C, enquanto a C8 é de bolso e chega a 450 °C. Campo de visão e formato também diferem; resolução igual não torna os equipamentos equivalentes para toda aplicação.
Os 320 × 240 pixels são térmicos ou interpolados pelo MSX?
São a resolução nativa do detector térmico. O MSX acrescenta detalhes visuais para facilitar a interpretação. A tela de 640 × 480 pixels e a câmera visual de 5 MP são especificações separadas.
A FLIR C8 enxerga dentro de paredes ou mede umidade?
Ela registra a radiação infravermelha das superfícies observadas. Pode ajudar a localizar padrões compatíveis com isolamento deficiente, tubulações ou umidade, mas não enxerga através de paredes nem mede diretamente o teor de umidade.
A C8 grava arquivos radiométricos e transmite vídeo?
As imagens JPEG incluem dados de medição de 14 bits para análise posterior em software compatível. O streaming por USB é não radiométrico: não deve ser confundido com uma sequência de vídeo com temperaturas editáveis em cada pixel.
A C8 pode substituir a CX5 em área classificada?
A proteção IP54 da C8 não equivale a certificação para atmosferas explosivas. Se a aplicação for em área classificada, avalie a FLIR CX5 e a documentação exigida para a classificação do local.
O que vem com a FLIR C8 e o Ignite Pro está incluído?
O fabricante lista câmera, documentação, cordão de pulso, cabo USB, bolsa e Thermal Studio Starter. A página oficial também informa 12 meses de Ignite Pro em novas compras. Confirme na proposta as condições de ativação, o kit e os serviços aplicáveis ao fornecimento.
Qual é o preço da FLIR C8 e como solicitar uma proposta?
Solicite cotação do part number 18801-0101 à Mokka Sensors. Informe quantidade, aplicação, cidade/UF e eventuais exigências de calibração. Preço, disponibilidade, prazo, frete e condições de garantia são confirmados na proposta.
PRÓXIMO PASSO
Especifique a FLIR C8 com a Mokka Sensors
Para especificar o fornecimento, informe o alvo da inspeção, a distância de trabalho, a temperatura esperada e a quantidade. Confirme a composição do kit, a ativação do software e a necessidade de certificado de calibração na proposta.
