Todo encoder rotativo, está montado em determinado processo através de seu eixo. Todo encoder possui uma carcaça fixa ao redor do eixo, que por sua vez é livre para rotacionar. Tal ação garante nos mais variados projetos, velocidade, posição e diversas outras informações. Nesse artigo vamos discorrer a respeito do Encoders de Eixo Vazado e suas principais características.
Mas por que essa escolha? A resposta é simples, na área mecânica de um projeto que irá utilizar encoders, a decisão de como esses sensores serão conectador pode fazer a total diferença para o design físico do processo, tendo em vista que o tipo de montagem vária independente do tipo de encoder – incremental ou absoluto, óptico ou magnético.
Encoders de eixo Vazado, por causa de seu design específico ficam sujeitos a um menor stress e uma menor sobrecarga em qualquer situação, sendo ele compacto, ajustável e versátil

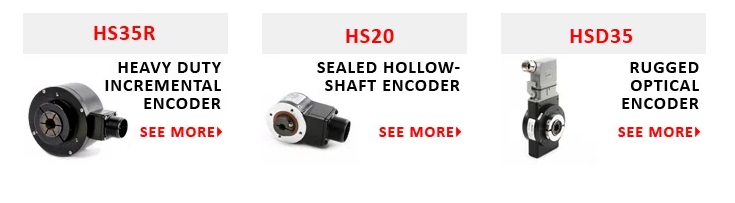

Confira abaixo as linhas desses encoders mais populares da Dynapar:
Comparação entre Eixos, Sólido VS Vazado.
O design padrão de um encoder, utiliza eixo sólido, onde através de um acoplamento flexível, este eixo externo se conecta com o eixo do motor. Nesta aplicação é comum ocorrer o desalinhamento entre os eixo, causando assim um desgaste maior. Outro ponto negativo seria em aplicações cujo espaço seja limitado.
Segue imagem abaixo para visualização:
Pensando na praticidade e visando uma redução de falhas o Eixo oco foi criado. Não dependendo mais de acoplamentos flexíveis a versatilidade na instalação aumenta, a fixação também é facilitada, feita através de grampos ou lâminas mola, não necessariamente precisando estar perfeitamente dimensionado.

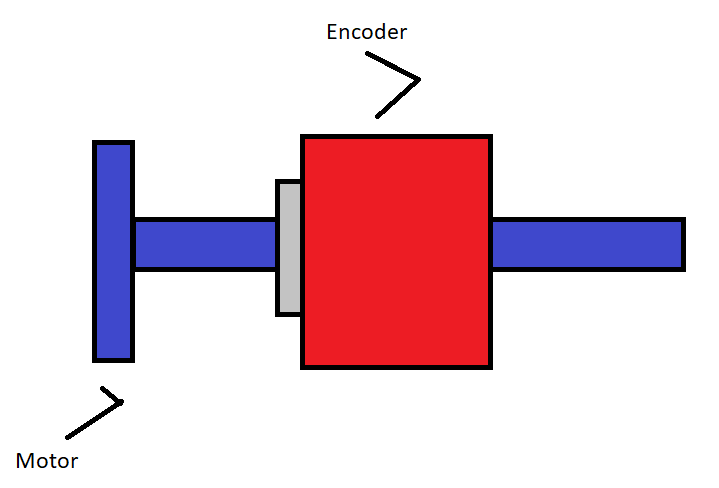

Segue imagem abaixo como exemplo:
Resumo de Encoders de Eixo Vazado
Um design de codificador de eixo oco oferece simplicidade à aplicação:
Dimensionamento mais tolerante do eixo, especialmente em comprimento
Instalação, posicionamento e alinhamento mais fáceis
Maior Resistência a choques e vibrações
Perfil de instalação menor, sem acoplamento extra
Boa base para velocidade e feedback de RPM
Por conta de sua instalação direta, sua resposta é extremamente confiável, seja em relação ao feedback quanto à sua durabilidade.
Um Encoder de eixo Vazado é a melhor escolha para um ambiente em que a velocidade é um fator de informação crucial!
Para um material mais detalhado, consulte diretamente o site da Dynapar.
Caso tenha alguma dúvida na escolha do encoder mais apropriado para a sua aplicação. Entre em contato, a equipe da Mokka-Sensors estará a sua disposição!
