Principais Aplicações Alicate Amperímetro MINIPA HDC2650TR
O Alicate Amperímetro MINIPA HDC2650TR pode ser utilizado em subestações, plantas de energia, empresas industriais e de mineração, estações de detecção, departamentos de manutenção elétrica para detecção de corrente, campos de trabalhos elétricos e outros. Ele também pode substituir o testador de relação entre espiras de alta/baixa tensão, realizando a medida das correntes do primário e secundário do circuito, e calculando a relação entre elas.

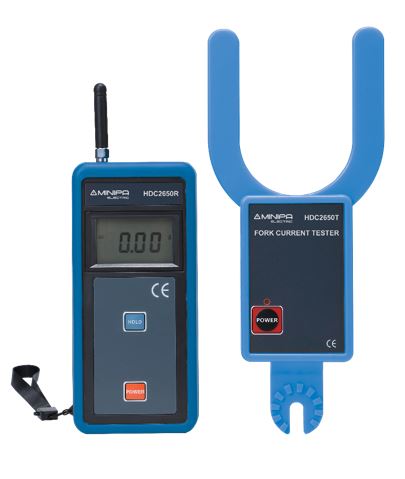

Descrição do MINIPA HDC2650TR
O Modelo HDC2650T/R é um medidor de corrente sem fio, para medições de corrente com média e baixa tensão. Especialmente desenvolvido e fabricado para medição de correntes em altas tensões, facilitadas com a garra tipo-U, para uma medição rápida e conveniente em campo. O detector e o receptor mantêm conexão à uma distância de até 30m em linha reta, com faixa de medição de corrente AC de 1,00A ~ 2000A, contando também com as funções data Hold e registro de até 99 medições. O instrumento é voltado para medições de correntes em linhas abaixo de 69kV. Para linhas de tensão abaixo de 600V, a medida pode ser realizada diretamente pela garra do instrumento, sem necessidade de vara de manobra. Este instrumento é amplamente utilizado em subestações, plantas de energia, empresas industriais e de mineração, estações de detecção, departamentos de manutenção elétrica para detecção de corrente, campos de trabalhos elétricos
e outros. Ele também pode substituir o testador de relação entre espiras de alta/baixa tensão, realizando a medida das correntes do primário e secundário do circuito, e calculando a relação entre elas.A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa entre 45 ~ 75%. Ciclo de calibração recomendado de 1 ano. Especificação válida para 10% a 100% da faixa de medida.
Especificações – Alicate Amperímetro MINIPA HDC2650TR
- Display: 4 dígitos com luz de fundo, LCD (47mm x 28,5mm);
- Indicação de Bateria Fraca. Caso a tensão de transmissor esteja abaixo de 4,8V;
- Indicação de Sobrefaixa: O Display exibirá “OL A”;
- Mudança de Faixa: Automática;
- Função Data Hold;
- Desligamento Automático/Auto Power OFF: Aprox. 15 minutos;
- Memória: 99 registros;
- Transmissão: 433 MHz até 30 metros;
- Abertura da Garra: Ø68mm;
- Taxa de Amostragem: Aprox. 2 vezes por segundo;
- Tensão Máxima: 69kV (>600V utilizar vara de manobra isolada);
- Faixa de Medição: 1,00A a 2000A (50/60Hz – Seleção Automática);
- Ambiente:
– Operação: -10°C a 40°C, U.R. <80%;
– Armazenamento: -10°C a 60°C, U.R. <70%; - Alimentação:
– Detector: 4×1,5V tipo “AAA”;
– Receptor: 4×1,5V tipo “AAA”; - Dimensões:
– Detector: 252(A) x 107(L) x 31(P)mm;
– Receptor: 212(A) x 78(L) x 41(P)mm; - Peso:
– Detector: Aprox. 235 gramas (com baterias);
– Receptor: Aprox. 280 gramas (com baterias); - Garantia: 90 dias de garantia legal e 9 meses de garantia adicional, totalizando 12 meses.
Clique Aqui para mais informações sobre os Alicates Amperímetros MINIPA.
Informações de Segurança Alicate Amperímetro MINIPA HDC2650TR
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções
Perguntas Frequentes
– O que é um Alicate Amperímetro?
O alicate amperímetro é um instrumento utilizado para medir a corrente elétrica. O nome do aparelho faz referência aos ampères, unidade de medida utilizada neste tipo de medição. Estes aparelhos são muito utilizados na engenharia elétrica e em diversos tipos de indústria
– Como o Alicate Amperímetro funciona?
Um alicate amperímetro DC é baseado no efeito Hall . O efeito Hall se caracteriza basicamente pelo aparecimento de um campo elétrico transversal em um condutor percorrido por uma corrente elétrica, quando o mesmo se encontra mergulhado em um campo magnético.
