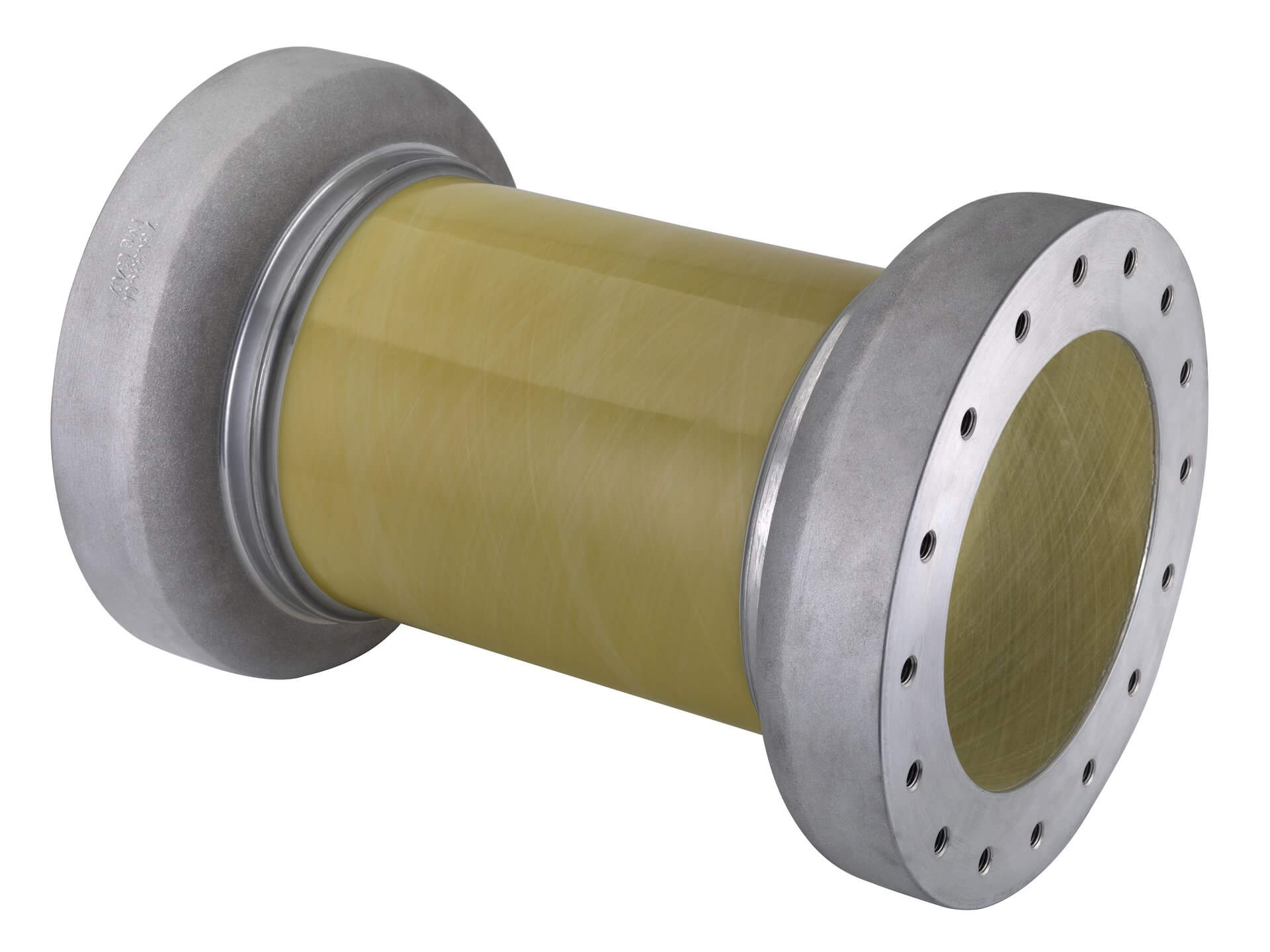

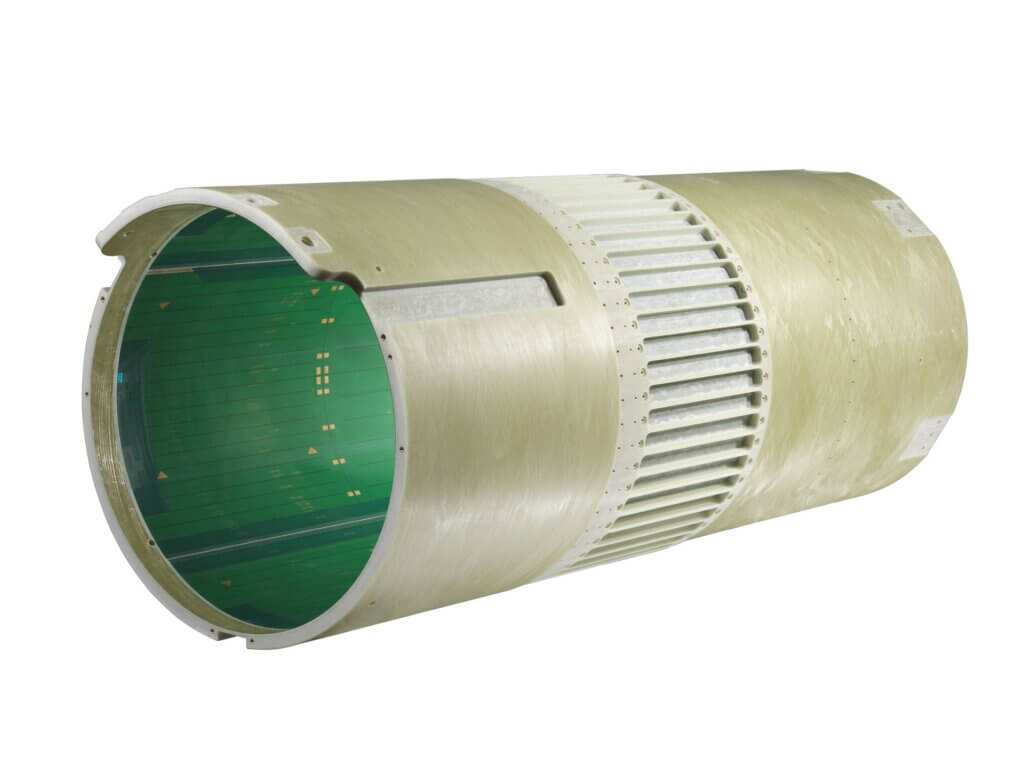

CILINDRO ISOLANTE ROTAFIL
CILINDRO ISOLANTE ROTAFIL – Tubos certificados para os mais altos requisitos elétricos e mecânicos.
Os tubos ROTAFIL são fabricados utilizando a tecnologia de enrolamento de filamentos. Máquinas de enrolamento controladas numericamente (NC) envolvem as fibras de vidro impregnadas com resina em um mandril. Os ângulos de enrolamento variam dependendo dos requisitos mecânicos. Após o enrolamento, a resina epóxi é curada em fornos transportadores controlados por temperatura. Até que a resina esteja completamente curada, os mandris são mantidos em rotação para evitar o deslocamento da resina. Finalmente, o material é resfriado à temperatura ambiente e o mandril é retirado do tubo.
Materiais:
Para atender aos altos requisitos elétricos e mecânicos, a RPC utiliza apenas fibras de vidro e resinas epóxi de cura em alta temperatura de fornecedores renomados para a produção dos tubos ROTAFIL.
Superfícies:
Como padrão, os tubos ROTAFIL são equipados com um revestimento de poliéster na superfície interna e externa. O fleece de poliéster é saturado com resina epóxi antes do enrolamento. Assim, ele fornece uma camada de resina abaixo e acima do material FRP. Essas camadas proporcionam superfícies lisas que não necessitam de tratamento adicional. Além disso, a camada interna protege as fibras de vidro contra os produtos de decomposição do SF6 em dispositivos de comutação. Essa capacidade foi comprovada em testes especiais realizados por fabricantes de disjuntores. Mediante solicitação especial, os tubos também podem ser fornecidos sem os revestimentos em uma ou ambas as superfícies, e as superfícies podem ser retificadas e envernizadas.
A Mokka Sensors possui em seu portfólio o CILINDRO ISOLANTE ROTAFIL.
Entre em contato e solicite uma cotação!
CARACTERÍSTICAS DO ROTAFIL
Atualmente, os tubos ROTAFIL estão disponíveis em diâmetros que variam de 28 mm a 1000 mm. O ângulo de enrolamento é o ângulo entre as fibras de vidro e o eixo do tubo. Pequenos ângulos de enrolamento resultam em tubos com alta resistência à flexão (BFW), enquanto grandes ângulos resultam em tubos resistentes à pressão (PFW). Diferentes ângulos também podem ser combinados para produzir tubos capazes de suportar altas forças de flexão, bem como alta pressão interna (PBFW).
- Resina de Alta Temperatura
Considerando que a temperatura em dispositivos eletrotécnicos muitas vezes é o principal fator de envelhecimento, oferecemos um sistema de resina de alta temperatura com uma temperatura de transição vítrea (Tg) de 156°C (classe térmica H). Esse sistema possui quase as mesmas características do sistema de resina padrão, com uma Tg de 128°C. - Competência em Montagem
Há 30 anos, nossos trabalhadores qualificados têm montado peças metálicas e plásticas em diferentes tubos de GFRP. Por mais de 20 anos, também temos usado nossa competência para pré-montar produtos para outros clientes. - Centro de Usinagem
Além da fabricação de tubos FRP, a Reinhausen Power Composites possui extensa habilidade e experiência em usinar esses tubos. Nossa produção é equipada com vários centros de usinagem NC para realizar todas as operações relevantes:
- Serras com lâminas equipadas com diamante para corte no comprimento designado.
- Máquinas para perfuração, fresagem, torneamento e retificação.
- Tornos de diferentes tamanhos, principalmente para processamento das extremidades dos tubos.
- Diversas estações de trabalho manuais para acabamento e controle de qualidade.
- Todas as máquinas e estações de trabalho são operadas por trabalhadores qualificados que recebem treinamento regularmente.
- Outras Aplicações
Outras aplicações comuns incluem suportes de enrolamento para reatores, espaçadores isolantes e invólucros em equipamentos de teste de alta voltagem e tubos isolantes para dispositivos de medição, entre outros. - Rápido e Confiável:
- Décadas de experiência na produção e processamento de tubos feitos de resina epóxi reforçada com fibra de vidro.
- Os ângulos de enrolamento variam dependendo dos requisitos mecânicos.
- Baixas tolerâncias de fabricação permitem ajustes precisos ao dispositivo instalado.
- Para aplicações com temperaturas operacionais variáveis, estão disponíveis dois tipos de tubos FRP com temperaturas de transição vítrea (Tg) de 128°C e 156°C.Certificado de acordo com ISO 9001, ISO 14001 e OHRIS, equivalente ao ILO-OSH / DIN ISO 18001.
- Máxima Confiabilidade Operacional:
- RPC utiliza apenas fibras de vidro e resinas epóxi de cura em alta temperatura de fornecedores renomados para a produção de tubos ROTAFIL®.
