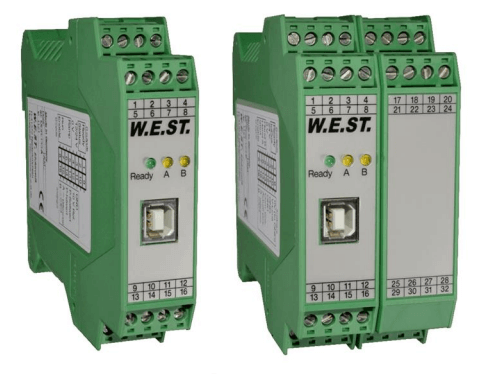

CONTROLADOR DE POSICIONAMENTO WEST POS-123-U
Este Controlador de Posicionamento WEST POS-123-U eletrônico foi desenvolvido para controlar acionamentos hidráulicos de posicionamento. Válvulas proporcionais com eletrônica integrada ou externa podem ser controladas com a saída diferencial.
A geração do perfil interno é otimizada para desaceleração dependente do curso ou modo de controle NC. O controlador e as configurações do controlador são adaptados aos requisitos típicos e, assim, permitem uma otimização rápida e não crítica do comportamento de controle. A função de controle otimizada oferece muita precisão junto com alta estabilidade para acionamentos hidráulicos. O ciclo de movimento é controlado através das entradas externas de posição e velocidade.
A alta resolução dos sinais analógicos garante um bom comportamento de posicionamento.
Alternativamente, a versão P está disponível com um estágio de saída de potência integrado (consulte informações adicionais: ESTÁGIO DE SAÍDA DE POTÊNCIA). A vantagem do estágio de saída de potência integrado baseia-se no comportamento de controle integrado sem tempos mortos adicionais. Isso permite maior dinâmica e maior estabilidade, respectivamente.
A extensão SSI está disponível para uso com sensores digitais (ver informações adicionais: SSI INTERFACE). Sensores com resolução de um µm podem ser usados para precisão de posição muito alta.
A configuração deste módulo é simples e fácil de manusear com nosso software de inicialização WPC-300.
Recursos do CONTROLADOR DE POSICIONAMENTO WEST POS-123-U
- Entradas analógicas de posição e velocidade;
- Sensores de feedback analógico;
- Escala simples e intuitiva do sensor;
- Opcional: assistente de inicialização para ajuste rápido e simples do parâmetro de controle;
- Valores de comando de movimento em mm resp. mm/s;
- Definição do perfil interno por aceleração, velocidade e desaceleração;
- Princípio de desaceleração dependente do curso para posicionamento rápido e robusto;
- Gerador de perfil NC para velocidade constanteTecnologia de controle de malha fechada expandida;
- Maior precisão de posicionamento usando a compensação de desvio;
- Utilizável com válvulas proporcionais sobrepostas e com válvulas de controle sem lapidação;
- Diagnóstico de falhas e verificação de função estendida;
- Parametrização simplificada com o software WPC-300;
- Opcionalmente: o Estágio de saída de energia integrado (versão P) / o Interface do Sensor SSI.
Módulo de posicionamento universal, opcionalmente com estágio de saída de energia ou interface SSI
Aplicações típicas:
- drives de posicionamento geral;
- unidades de transporte rápido;
- sistemas de manuseio;
- eixos controlados por velocidade.
Outros Produtos
- Amplificadores de potência analógicos e digitais: universalmente adaptáveis, para o controle de várias válvulas de controle proporcional. Os módulos totalmente digitais distinguem-se pela sua elevada flexibilidade e diagnóstico de falhas;
- Módulos de posicionamento: otimizados para ciclos de movimento rápido e sistemas de controle altamente dinâmicos;
- Controle de pressão: com válvulas de controle de válvulas de pressão e bombas de deslocamento variável com comportamento de controle simples e robusto;
- Módulos de sincronização: para sistemas de controle sincronizados em bypass ou como sistema de controle de posição sincronizado com controle de limitação de pressão integrado (uso opcional);
- Controle de bombas: sistemas para várias bombas de deslocamento e servo;
- Conexões fieldbus: para a maioria dos nossos módulos de controle. Os produtos suportam CAN Bus, Profibus, ProfiNet, EtherCAT e várias versões de Ethernet.
