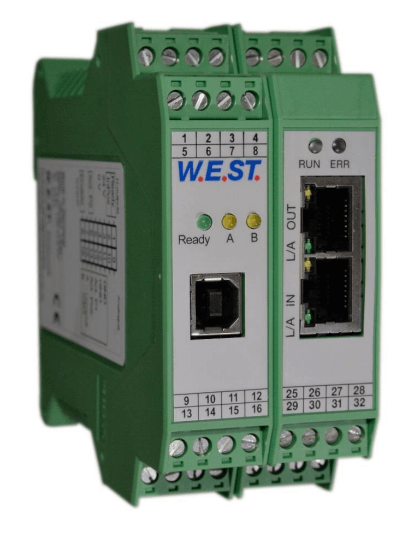

CONTROLADOR DE POSICIONAMENTO WEST UHC-126-U-ETC
Este CONTROLADOR DE POSICIONAMENTO WEST UHC-126-U-ETC foi desenvolvido para controlar a posição e/ou pressão de um eixo hidráulico através da interface de campo integrada. O eixo hidráulico pode ser acionado como controle de posicionamento com medição de curso digital (interface SSI) ou por sensores analógicos. Além disso, uma função de controle de limite de pressão integrada para um ou dois sensores de pressão (pressão diferencial) é implementada. Sinais de comando e valores reais são transmitidos por uma interface de comunicação de campo. Os retornos são informações de status e valores reais. Válvulas proporcionais com eletrônica integrada (geralmente válvulas de controle) podem ser acionadas pela saída analógica. Falhas internas e os status do sistema são monitorados. A saída de pronto está disponível como uma informação de campo e em paralelo como uma saída de hardware. A parametrização é realizada através de uma interface USB em combinação com nosso programa de PC WPC-300. Alternativamente, parâmetros definidos podem ser modificados através da interface de campo. Aplicações típicas: acionamentos de posicionamento em geral, acionamentos de transporte rápido, sistemas de manipulação, eixos controlados por velocidade e prensas com controle de posicionamento e pressão.
Recursos:
- Fieldbus para valores de comando, valores de sensor, palavra de controle e palavra de status.
- Sensores de feedback SSI ou analógicos (0… 10 V ou 4… 20 mA). • Resolução de até 1 µm (interface SSI).
- Resolução de velocidade de 0,005 mm/s.
- Modos de posicionamento: desaceleração dependente do curso ou modo NC com gerador de perfil interno.
- Perfilagem do movimento com duas posições e duas velocidades.
- Alternativamente, transição contínua do sinal de comando.
- Controle de limite de pressão diferencial ou controle de pressão direta.
- Funções de controle de malha fechada expandidas:
- Filtro PT1.
- Compensação de deriva para ajuste ótimo do ponto zero.
- Posicionamento preciso por compensação de desvios de posicionamento dependentes da força.
- Feed forward para reduzir o erro de acompanhamento.
- Feedback de aceleração através da medição da pressão diferencial (usado para melhorar o comportamento dinâmico em caso de acionamentos com baixa dinâmica).
- Utilizável com válvulas proporcionais sobrepostas e com válvulas de controle sem sobreposição.
- Diagnóstico de falhas e verificação de funções estendidas.
- Parametrização simplificada com o software WPC-300.
Outros Produtos
- Amplificadores de potência analógicos e digitais: universalmente adaptáveis, para o controle de várias válvulas de controle proporcional. Os módulos totalmente digitais distinguem-se pela sua elevada flexibilidade e diagnóstico de falhas;
- Módulos de posicionamento: otimizados para ciclos de movimento rápido e sistemas de controle altamente dinâmicos;
- Controle de pressão: com válvulas de controle de válvulas de pressão e bombas de deslocamento variável com comportamento de controle simples e robusto;
- Módulos de sincronização: para sistemas de controle sincronizados em bypass ou como sistema de controle de posição sincronizado com controle de limitação de pressão integrado (uso opcional);
- Controle de bombas: sistemas para várias bombas de deslocamento e servo;
- Conexões fieldbus: para a maioria dos nossos módulos de controle. Os produtos suportam CAN Bus, Profibus, ProfiNet, EtherCAT e várias versões de Ethernet.
CONTROLADOR DE POSICIONAMENTO WEST UHC-126-U-ETC é na MOKKA-SENSORS!! Entre em contato e solicite um orçamento.
