ÁREAS DE ATUAÇÃO – Encoder Hengstler AC58/1212EF.47DPR
Encoder Hengstler AC58/1212EF.47DPR, Principais Aplicações: Automação de Fabricas

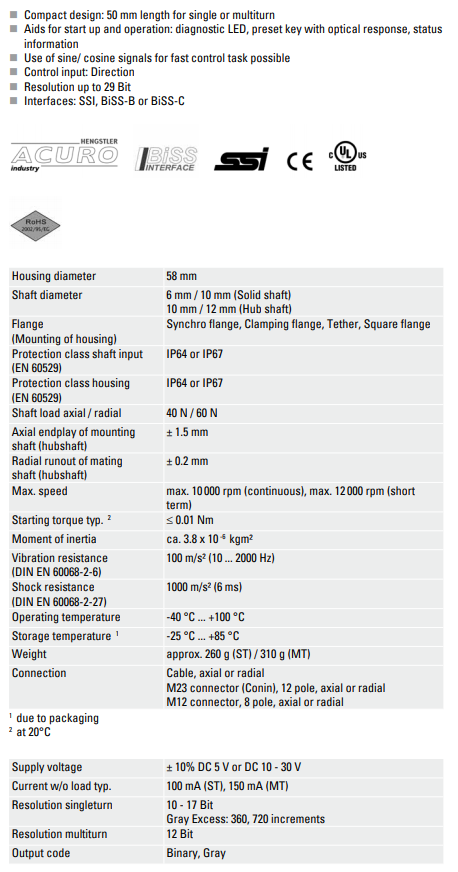

Integrando uma das séries de encoders absolutos mais versáteis do mercado, o Encoder Hengstler AC58/1212EF.47DPR oferece ampla range de temperatura, classificação de proteção até IP67 e especificações de choque e vibração altas, entre outras características notáveis.
Suas especificações de robustez são particularmente impressionantes. Versões em aço inoxidável também estão disponíveis como opcional. Isso o torna adequado para uso mesmo nas condições ambientais mais adversas.
PRINCIPAIS CARACTERÍSTICAS
– LED de diagnóstico
– Conexão via cabo ou conector M12
– Saída de velocidade, aceleração
– Opções programáveis: Resolução, Preset, Direção, Tempo de operação
– Display “Tico” opcional
– Endereço via interface parametrizável opcional
CERTIFICAÇÕES
– CE
– UL
– RoHS
Clique Aqui para mais informações sobre Encoders Dynapar.
Perguntas Frequentes
O que é um encoder?
Um encoder é um transdutor que converte um movimento mecânico angular ou linear em uma série de pulsos analógicos ou digitais elétricos. Esses pulsos gerados podem ser usados para determinar velocidade, taxa de aceleração, distância, rotação, posição ou direção.
Quais são os tipos de encoders?
Existem dois tipos de encoders: Encoders Incrementais e Encoders Absolutos.
Quais são as características de um Encoder Incremental?
Um Encoder Incremental gera uma quantidade pré-determinada de pulsos, para cada unidade de deslocamento. Este tipo de encoder pode ter dois canais (A e B), ou mais com uma defasagem de 90° entre eles, e estes podem servir para indicar a direção do encoder, sendo que quando o canal A chega primeiro, e o B depois, indica uma direção, e quando o B chega primeiro, e o A depois, isso indica direção inversa.
Este tipo de encoder pode ainda contar com um sinal de Marker (index), que emite um pulso positivo a cade 360°. Este sinal pode servir como orientação do posicionamento. Por exemplo, gira-se o eixo do encoder, até a subida do canal de Marker, e para um encoder de 1024 pulsos, ele deverá gerar 1024 sinais, antes da subida do segundo pulso do Marker.
Os encoders incrementais podem ter a saída tanto em quadratura (ondas quadradas) como saída senoidal (com ondas senoidais), as quais o cliente deverá escolher de acordo com sua aplicação.
Quais são as características de um Encoder Absoluto?
Encoders Absolutos são encoders que geram um código binário para cada unidade de deslocamento. Esses encoders mostram esse código binário, no momento em que são ligados, e mantem a posição, mesmo que ocorra uma queda na alimentação.
São muito utilizados quando se necessita precisão no posicionamento. Estão divididos em dois tipos:
– Giro simples (single turn): gera uma sequencia de sinais por giro;
– Giro múltiplo (multi turn): gera múltiplas sequencias de sinais durante um giro.
Como especificar um encoder para minha aplicação?
Para especificar um encoder devemos saber se ele será incremental ou absoluto, quantos PPR (Pulsos Por Rotação) ele terá, se o eixo será sólido, vazado, expandido ou passante, qual é o diâmetro e o comprimento desse eixo, qual é a tensão de alimentação e qual o tipo de cabo ou conector.
