Encoder Incremental HR62510240101
Encoder HR62510240101, Principais Aplicações: Agricultura – Automação de Fábricas – Elevadores – Embalagem – Laboratórios – Motores Elétricos.
Entre em Contato. Atendemos todo Brasil e temos o Encoder HR62510240101 em nosso catálogo. Consulte os detalhes.
Descrição Encoder HR62510240101
O encoder HR62510240101 faz parte da principal linha de encoders incrementais do mercado.

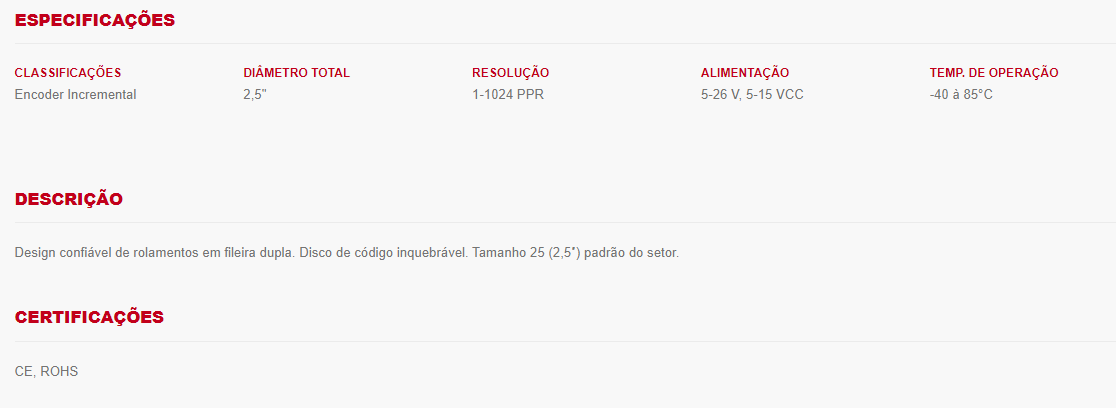

Encoder HR62510240101: Encoder Incremental HR625 de 1024PPR; Eixo característico encoder série HR625 sólido com flange quadrada; eixo de 3/8”; saída de sinal único apenas canais A, B e Z; conector radial de 7 pinos; Alimentação 5-26V e saída de 5-26V Open Collector com 2.2k Ω Pullup-out.
Possui resolução de 1024PPR. A temperatura de operação é de -40°-85°C. É um encoder leve, com aproximadamente 700 gramas. Tem o grau de proteção IP66. Consulte os detalhes.
Clique Aqui para mais informações sobre Encoders Dynapar.
Detalhes da linha do Encoder HR62510240101:
A Dynapar conta com o grande diferencial de produzir certos modelos de encoders em território nacional, entretanto a linha HR625 é importada, e comparada à outras linhas da marca como a B58N, HS35N e HS35R, a linha HR conta com um design único, consulte seu catálogo para mais detalhes, caso exista alguma dúvida entre em contato com a equipe Mokka-Sensors.
Perguntas Frequentes
O que é um encoder?
Um encoder é um transdutor que converte um movimento mecânico angular ou linear em uma série de pulsos analógicos ou digitais elétricos. Esses pulsos gerados podem ser usados para determinar velocidade, taxa de aceleração, distância, rotação, posição ou direção.
Quais são os tipos de encoders?
Existem dois tipos de encoders: Encoders Incrementais e Encoders Absolutos.
Consulte também:
– Quais são as características de um Encoder Incremental?
– E quais são as características de um Encoder Absoluto?
Quais são as características de um Encoder Incremental?
Um Encoder Incremental gera uma quantidade pré-determinada de pulsos, para cada unidade de deslocamento. Este tipo de encoder pode ter dois canais (A e B), ou mais com uma defasagem de 90° entre eles, e estes podem servir para indicar a direção do encoder, sendo que quando o canal A chega primeiro, e o B depois, indica uma direção, e quando o B chega primeiro, e o A depois, isso indica direção inversa.
Nesse modelo de encoder pode ainda contar com um sinal de Marker (index), que emite um pulso positivo a cada 360°. Este sinal pode servir como orientação do posicionamento. Por exemplo, gira-se o eixo do encoder, até a subida do canal de Marker, e para um encoder de 1024 pulsos, ele deverá gerar 1024 sinais, antes da subida do segundo pulso do Marker.
Os encoders incrementais podem ter a saída tanto em quadratura (ondas quadradas) como saída senoidal (com ondas senoidais), as quais o cliente deverá escolher de acordo com sua aplicação.
Quais são as características de um Encoder Absoluto?
Encoders Absolutos são encoders que geram um código binário para cada unidade de deslocamento. Esses encoders mostram esse código binário, no momento em que são ligados, e mantem a posição, mesmo que ocorra uma queda na alimentação.
São muito utilizados quando se necessita precisão no posicionamento. Estão divididos em dois tipos:
– Giro simples (single turn): gera uma sequencia de sinais por giro;
– Giro múltiplo (multi turn): gera múltiplas sequencias de sinais durante um giro.
Como especificar um encoder para minha aplicação?
Para especificar um encoder devemos saber se ele será incremental ou absoluto, quantos PPR (Pulsos Por Rotação) ele terá, se o eixo será sólido, vazado, expandido ou passante, qual é o diâmetro e o comprimento desse eixo, qual é a tensão de alimentação e qual o tipo de cabo ou conector.
Encoder HR62510240101 é na Mokka Sensors!! Entre em contato, e solicite um orçamento.
