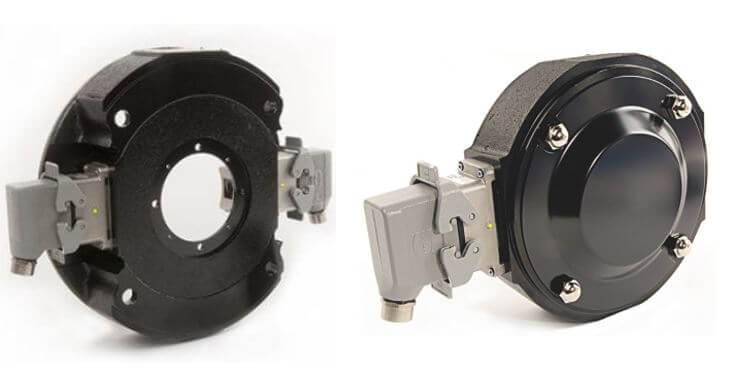

Encoder Incremental WEG 16166339
O Encoder Incremental WEG 16166339 foi projetado especificamente para fornecer alto desempenho de feedback de velocidade e posição para sistemas de controle de acionadores e motores CA e CC.
As demandas atuais exigem uma instalação mais flexível para acomodar variações na concentricidade do eixo, ajustes de braçadeira de face em C e resoluções mais altas para acompanhar os requisitos dos acionadores de alto desempenho existentes.
Possui novo sensor fornece até 0,075″ de folga física, superando em mais de 50% os modelos da concorrência, resolução expandida até 2400 PPR, circuitos redesenhados para diagnóstico integrado com saída por LED e alarme. Ampla faixa de temperatura de -40 a +100 °C. Roda de pulso otimizada para maior força de retenção ao eixo e facilidade de montagem.
Principais recursos
- O novo sensor proporciona até 0,075” de folga de ar, mais de 50% a mais do que os modelos da concorrência;
- Resolução expandida até 2400 PPR;
- Circuito redesenhado para diagnóstico integrado com LED e saída de alarme;
- Faixas de temperatura de -40° to +100°C;
- Disco de Pulso otimizado para maior força de retenção do eixo e facilidade de montagem.
Perguntas Frequentes
- O que é um Encoder?
Um Encoder é um transdutor que converte um movimento mecânico angular ou linear em uma série de pulsos analógicos ou digitais elétricos. Esses pulsos gerados podem ser usados para determinar velocidade, taxa de aceleração, distância, rotação, posição ou direção.
- Quais são os tipos de encoders?
Existem dois tipos: Encoders Incrementais e Encoders Absolutos.
- Quais são as características de um Encoder Incremental?
Um Encoder Incremental gera uma quantidade pré-determinada de pulsos, para cada unidade de deslocamento. Este tipo de encoder pode ter dois canais (A e B), ou mais com uma defasagem de 90° entre eles, e estes podem servir para indicar a direção do encoder, sendo que quando o canal A chega primeiro, e o B depois, indica uma direção, e quando o B chega primeiro, e o A depois, isso indica direção inversa.
Nesse modelo de encoder pode ainda contar com um sinal de Marker (index), que emite um pulso positivo a cade 360°. Este sinal pode servir como orientação do posicionamento. Por exemplo, gira-se o eixo do encoder, até a subida do canal de Marker, portanto para um encoder de 1024 pulsos, ele deverá gerar 1024 sinais, antes da subida do segundo pulso do Marker.
Os encoders incrementais podem ter a saída tanto em quadratura (ondas quadradas) como saída senoidal (com ondas senoidais), as quais o cliente deverá escolher de acordo com sua aplicação.
- E quais são as características de um Encoder Absoluto?
Encoders Absolutos são encoders que geram um código binário para cada unidade de deslocamento. Estes encoders mostram esse código binário, no momento em que são ligados, e mantem a posição, mesmo que ocorra uma queda na alimentação.
São muito utilizados quando se necessita precisão no posicionamento. Estão divididos em dois tipos:
– Giro simples (single turn): gera uma sequencia de sinais por giro;
– Giro múltiplo (multi turn): gera múltiplas sequencias de sinais durante um giro.
- Como especificar um encoder para minha aplicação?
Para especificar um encoder devemos saber se ele será incremental ou absoluto, quantos PPR (Pulsos Por Rotação) ele terá, se o eixo será sólido, vazado, expandido ou passante, qual é o diâmetro e o comprimento desse eixo, qual é a tensão de alimentação e qual o tipo de cabo ou conector.
A Mokka-Sensors não trabalha apenas com o Encoder Incremental WEG 16166339 e você é muito bem vindo a conhecer os outros produtos do nosso catálogo!
Encoder Incremental WEG 16166339. Entre em contato, e solicite um orçamento.
