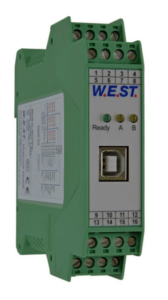

MÓDULO DE CONTROLE DE BOMBA WEST PQP-171-P
O MÓDULO DE CONTROLE DE BOMBA WEST PQP-171-P é usado como um módulo de controle universal de malha fechada, por exemplo, para controle de ângulo de giro de deslocamento. Ele possui um amplificador de potência integrado para válvulas proporcionais. Vários parâmetros de ajuste oferecem uma adaptação ideal à válvula. O controlador opera com um tempo de ciclo de 1 ms e o amplificador com 0,125 ms para o controle de corrente.
O valor de comando e o valor de feedback são acionados por sinais analógicos escalonáveis (faixa de 0 a 10V ou 4 a 20mA). A função de rampa e o controlador PID podem ser usados de forma universal. A corrente de saída é controlada em malha fechada e, portanto, independente da tensão de alimentação e da resistência variável do solenoide. O estágio de saída é monitorado para detecção de quebra de cabo e desliga em caso de erro detectado.
Os seguintes parâmetros de controle são programáveis: SC, P, I, D, T1 e LIM para a limitação do integrador, bem como diferentes configurações estáticas e ajustes de válvula para o estágio de potência, como MIN, MAX, DITHER (em frequência e amplitude) e a frequência PWM.
Por meio da parametrização livre do estágio de potência, todas as válvulas proporcionais típicas dos diferentes fabricantes podem ser adaptadas de forma ideal. Devido à facilidade de uso, um período de treinamento muito curto é garantido.
Aplicações típicas: controle geral de pressão com válvulas de pressão (diretas ou por meio de uma bomba servo).
Recursos:
- Módulo de controle universal de bomba para válvulas proporcionais direcionais.
- Carcaça compacta.
- Ajustes digitais reprodutíveis.
- Escalonamento livre dos sinais de entrada analógicos.
- Controlador PID universal.
- Parametrização livre de rampas, MIN e MAX, DITHER (frequência e amplitude) e frequência PWM.
- Corrente de saída de até 2,6 A.
- Adaptável a todas as válvulas proporcionais padrão.
- Configurações de parâmetros orientadas para aplicativos.
- Diagnóstico de falhas e verificação de funções estendidas.
- Parametrização simplificada com o software WPC-300.
Outros Produtos
- Amplificadores de potência analógicos e digitais: universalmente adaptáveis, para o controle de várias válvulas de controle proporcional. Os módulos totalmente digitais distinguem-se pela sua elevada flexibilidade e diagnóstico de falhas;
- Módulos de posicionamento: otimizados para ciclos de movimento rápido e sistemas de controle altamente dinâmicos;
- Controle de pressão: com válvulas de controle de válvulas de pressão e bombas de deslocamento variável com comportamento de controle simples e robusto;
- Módulos de sincronização: para sistemas de controle sincronizados em bypass ou como sistema de controle de posição sincronizado com controle de limitação de pressão integrado (uso opcional);
- Controle de bombas: sistemas para várias bombas de deslocamento e servo;
- Conexões fieldbus: para a maioria dos nossos módulos de controle. Os produtos suportam CAN Bus, Profibus, ProfiNet, EtherCAT e várias versões de Ethernet.
