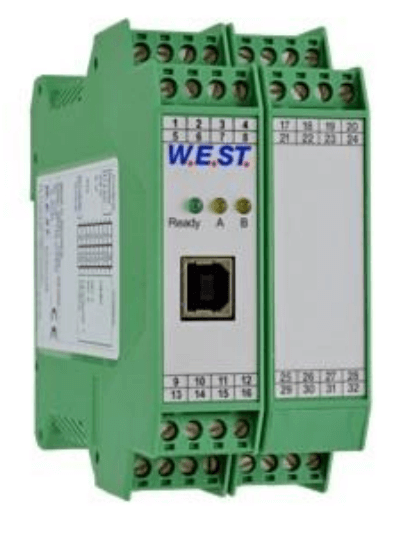

MÓDULO DE CONTROLE DE BOMBA WEST PQP-176-P
O MÓDULO DE CONTROLE DE BOMBA WEST PQP-176-P representa um controlador de bomba para o controle de deslocamento, pressão e potência/torque de bombas servo. O módulo pode controlar válvulas direcionais para ajuste do ângulo de rotação da bomba com uma ou duas solenoides. Para controlar válvulas com eletrônica integrada, o estágio de potência pode ser desativado.
A estrutura de controle é uma regulação em cascata, o que a torna universal para uso com diferentes bombas de vários fabricantes. O rebaixamento negativo para redução ativa de pressão (modo de atracação) também pode ser parametrizado.
Diversos parâmetros permitem uma adaptação ideal à aplicação correspondente. Os valores de comando e os valores de feedback são lidos por meio de sinais analógicos escalonáveis na faixa de 0 a 10 V ou 4 a 20 mA.
A corrente de saída é controlada em malha fechada e, portanto, independente da tensão de alimentação e da variação da resistência da solenoide. O estágio de saída é monitorado quanto a cabo rompido e desliga em caso de erro detectado.
Devido à operação fácil e orientada para o trabalho, é garantido um período de treinamento muito curto.
Aplicações típicas: controle geral de pressão com válvulas de pressão (diretas ou por meio de uma bomba servo).
Recursos:
- Controle de limitação de deslocamento, pressão e potência
- Ajustes digitais reproduzíveis
- Escalonamento livre dos sinais de entrada analógica
- Invólucro compacto
- Função de controle otimizada
- Parametrização orientada para a aplicação
- Dois conjuntos de parâmetros para o controlador de pressão
- Função de limitação do ângulo de rotação
- Estágio de potência integrado
- Saída analógica alternativa para controle de válvulas com OBE (Eletrônica de Borda Aberta)
- Diagnóstico de falhas e verificação de funções estendida
- Parametrização simplificada com o software WPC-300.
