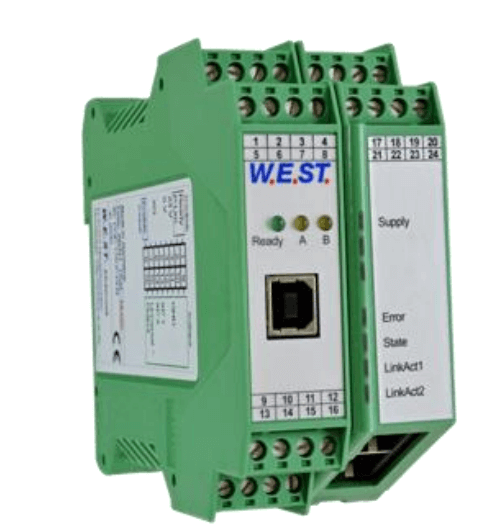

MÓDULO DE CONTROLE DE BOMBA WEST PQP-176-P-PFN
O MÓDULO DE CONTROLE DE BOMBA WEST PQP-176-P-PFN representa um controlador de bomba para controle de deslocamento, pressão e potência/torque de bombas servo. As demandas são fornecidas por meio do ProfinetIO. Os valores reais e as informações de status são lidos de volta por meio dessa conexão.
O módulo pode controlar uma válvula direcional para ajuste do ângulo de giro da bomba com uma ou duas solenoides. Para controlar válvulas com eletrônica integrada, o estágio de potência pode ser desativado.
A estrutura de controle é uma regulação em cascata, o que a torna universal para uso com muitas bombas diferentes de vários fabricantes. O giro negativo para redução ativa de pressão (modo de ancoragem) também pode ser parametrizado.
Diversos parâmetros permitem uma adaptação ideal à aplicação correspondente.
Os valores de feedback podem ser lidos como sinais de tensão ou corrente na faixa de 0… 10 V, respectivamente, 4… 20 mA. As entradas são escalonáveis para adaptação a faixas de sinal individuais. Ao usar sinais de corrente, as entradas são monitoradas quanto a quebra de cabo. Para o sensor de ângulo de giro, também podem ser monitorados sinais de tensão.
A corrente de saída é controlada em malha fechada e, portanto, independente da tensão de alimentação e de uma resistência de solenoide variável. O estágio de saída inclui uma detecção de fio quebrado e desliga em caso de erro detectado.
Devido à facilidade e ao manuseio orientado ao trabalho, um período de treinamento muito curto é garantido.
A interface de barramento de campo fornece um monitoramento contínuo dos valores reais e dos estados operacionais.
Aplicações típicas: controle de ângulo de giro, controle de pressão e controle de limitação de potência.
Recursos:
- Controle de deslocamento, pressão e limitação de potência
- Ajustes digitais reproduzíveis
- Dois canais de entrada para o valor de pressão atual, comutação via comando de barramento possível
- Invólucro compacto
- Função de controle otimizada
- Parametrização orientada à aplicação
- Dois conjuntos de parâmetros para o controlador de pressão
- Controle e monitoramento via barramento de campo
- Estágio de potência integrado
- Saída analógica alternativa para controle de válvulas com OBE
- Diagnóstico de falhas e verificação de funções estendidas
- Parametrização simplificada com o software WPC-300.
