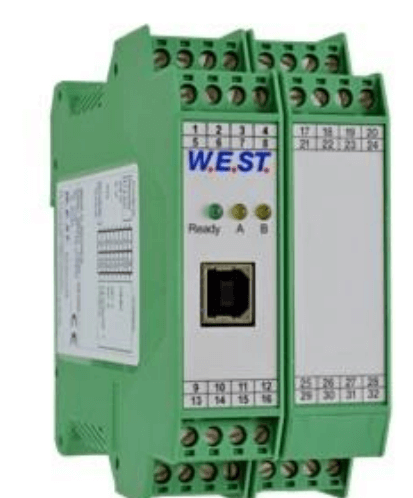

MÓDULO DE CONTROLE DE BOMBA WEST PQP-179-P
O MÓDULO DE CONTROLE DE BOMBA WEST PQP-179-P é um controlador de bomba para o controle do ângulo de giro, pressão e potência de bombas de deslocamento variável.
O módulo pode acionar uma válvula de controle direcional para ajuste do ângulo de giro da bomba. É possível controlar válvulas com um ou dois solenoides. O estágio de saída pode ser desativado por meio de um parâmetro, de modo que seja possível conectar uma válvula de controle com eletrônica integrada ao módulo.
Também é possível ativar um controlador interno de posição do carretel para a válvula de controle, que controla válvulas de dois solenoides com realimentação elétrica da posição do carretel.
A estrutura de controle é projetada como um controle em cascata e, portanto, é adequada para muitas bombas diferentes de diferentes fabricantes. O giro além de zero é possível por meio de um valor de referência na faixa negativa. Nesse caso, o sinal de um segundo transmissor de pressão para essa direção de fluxo é utilizado para limitação de pressão e potência (loop fechado).
Em aplicações de circuito aberto, também é possível a chamada operação de amarração para redução ativa da pressão, na qual o controlador de pressão pode fornecer um valor de referência de fluxo na faixa negativa. O limite inferior para essa função é ajustável.
Os valores de referência e os valores reais podem ser lidos como sinais de tensão na faixa de 0… 10V ou como sinais de corrente na faixa de 4… 20mA. As entradas são escaláveis livremente, de modo que faixas de sinal individuais também possam ser interpretadas.
Opcionalmente, o módulo pode ser operado em conjunto com a montagem LDT-401 e, dessa forma, ler o valor real do ângulo de giro e/ou a posição do carretel da válvula. A conexão é feita através do barramento da placa traseira, os conectores necessários estão incluídos no escopo de fornecimento do LDT-401.
A corrente de saída para as bobinas da válvula é regulada e, portanto, independente da tensão de alimentação e da resistência do solenoide. Os estágios de saída são protegidos contra curto-circuito e são monitorados para detectar rompimento de cabos até o solenoide. Em caso de falha, os estágios de saída são desligados.
A configuração é simples e orientada a problemas, garantindo um tempo de familiarização muito curto.
Aplicações típicas: controle de ângulo de giro, controle de pressão e controle de potência.
Recursos:
- • Controle de limite de deslocamento, pressão e potência
- Para bombas em circuito hidráulico aberto ou fechado
- Substituto ideal para placas controladoras OEM, como a Rexroth VT-VPCD para ajuste HS4 ou EO4
- Configurações digitais reprodutíveis
- Escala livre dos sinais de entrada analógicos, possibilidade de expansão com um módulo LVDT
- Caixa compacta
- Função de controle otimizadA
- Parametrização orientada para a aplicaçãO
- Dois conjuntos de parâmetros para o controlador de pressão.
- Função de limitação do ângulo de giro
- Estágio de potência integrado
- Saída analógica alternativa para controle de válvulas com OBE
- Função mestre-escravo para controlar várias bombas conectadas em paralelo
- Diagnóstico de falhas e verificação de funções estendidas
- Parametrização simplificada com o software WPC-300
