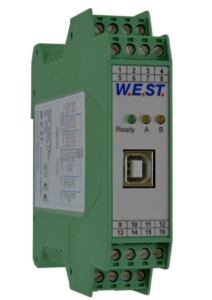

MÓDULO DE CONTROLE DE PRESSÃO WEST MDR-133-U
O MÓDULO DE CONTROLE DE PRESSÃO WEST MDR-133-U foi desenvolvido para controlar a pressão e a força em sistemas hidráulicos. A estrutura do controlador é otimizada para sistemas de controle de pressão em malha fechada com válvulas de pressão típicas.
O controlador funciona em uma função de controle de bypass, onde o sinal de entrada está diretamente ligado à saída de controle (válvula de pressão) e o compensador PID deve controlar apenas as variações de linearidade. Em muitos casos, a otimização pode ser realizada sem a necessidade de equipamentos de teste adicionais (apenas um sensor de pressão é necessário).
O sinal de saída está disponível como um sinal de 0…10 V ou 4…20 mA para a conexão direta de válvulas com eletrônica integrada. Amplificadores externos e conectores de energia também podem ser utilizados.
Alternativamente, o controlador (versão P) está disponível com um estágio de saída de potência integrado (consulte informações adicionais: ESTÁGIO DE SAÍDA DE POTÊNCIA). A vantagem do estágio de saída de potência integrado está na resposta de controle integrada, sem tempos mortos adicionais. Isso permite uma maior dinâmica e maior estabilidade, respectivamente.
O procedimento de inicialização é suportado pela nossa ferramenta de software WPC-300 (download gratuito em nossa página inicial).
Aplicações típicas: controle de pressão com válvulas de limitação de pressão e/ou válvulas redutoras de pressão.
Recursos:
- Valores de comando e valores reais de pressão analógica
- Conceito especial de controle de pressão para válvulas redutoras e alívio de pressão
- Controlador otimizado para controle de pressão em malha fechada
- Funções integradas para evitar oscilações de pressão
- Otimização simples do controlador
- Rampas para carga e descarga de pressão
- Configurações de parâmetros simples e orientadas para a aplicação
- Interface USB padrão
- Diagnóstico de falhas e verificação de funções estendidas
- Parametrização simplificada com o software WPC-300
- Opcional com estágio de saída de potência (versão P)
