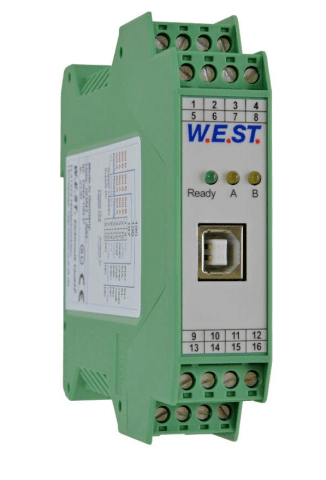

MÓDULO DE CONTROLE DE PRESSÃO WEST MDR-137-P
O MÓDULO DE CONTROLE DE PRESSÃO WEST MDR-137-P foi desenvolvido para controlar pressão e força (e, opcionalmente, velocidade) em sistemas hidráulicos. A estrutura do controlador é otimizada para sistemas de controle de pressão em malha fechada com válvulas de pressão típicas (válvulas redutoras de pressão ou alívio de pressão, bem como para bombas servo controladas por pressão). Um estágio de potência integrado e loops de controle de alta dinâmica oferecem uma solução simples e poderosa.
O circuito de controle é projetado como uma função de controle bypass, onde o sinal de entrada é conectado via um parâmetro de controle diretamente à saída de controle (válvula de pressão) e o compensador PID deve controlar apenas a deviação de linearidade. Em muitos casos, a otimização pode ser realizada sem a necessidade de equipamentos de teste adicionais (apenas um sensor de pressão é necessário).
O sinal de saída está disponível como um sinal de potência PWM integrado de 0,5 a 2,6 A. Essa saída é protegida contra sobrecorrente e curto-circuito. Devido à facilidade de uso, um período de treinamento muito curto é garantido.
Aplicações típicas: Controle geral de pressão com válvulas de pressão (diretas ou por meio de uma bomba de deslocamento variável).
Recursos:
- Ativação de válvula redutora de pressão e válvula de controle de pressão
- Caixa compacta
- Ajustes digitais reproduzíveis
- Atuador PID universal
- Parametrização livre de rampas, mínimo e máximo, DITHER (frequência, amplitude) e frequência PWM
- Corrente nominal de 0,5 A a 2,6 A
- Configurações de parâmetros orientadas para aplicação
- Diagnóstico de falhas e verificação de funções estendidas
- Parametrização simplificada com o software WPC-300.
