Principais Aplicações Multímetro MINIPA ezGraphDMM
As principais aplicações do Multímetro MINIPA ezGraphDMM são medir:
- tensão e corrente AC/DC;
- Resistência;
- Condutância;
- Diodo;
- Continuidade;
- Capacitância;
- Temperatura;
- Frequência e largura de pulso.

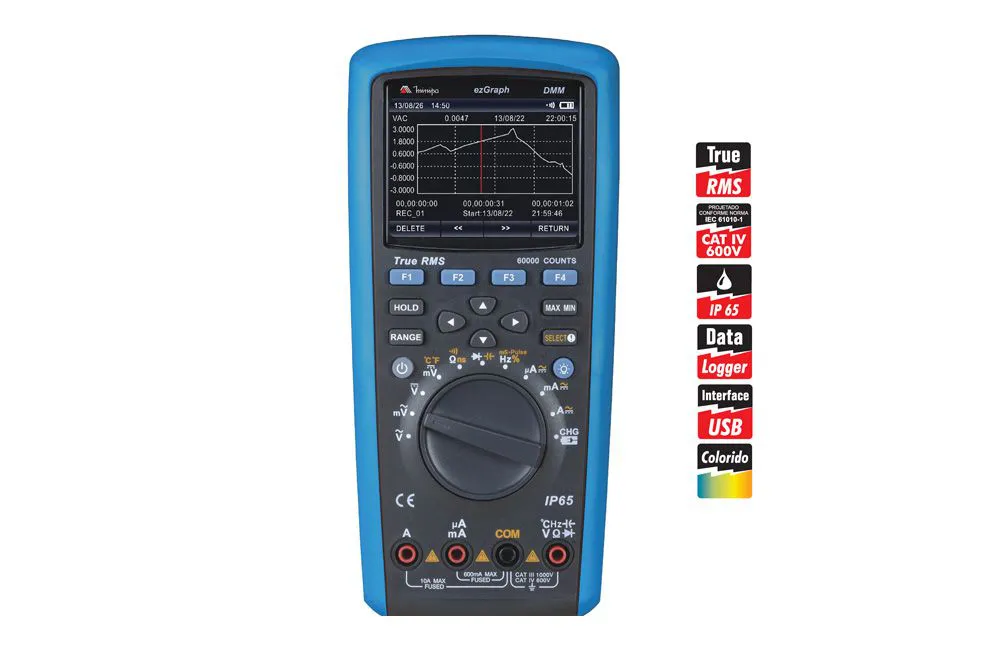

Descrição do Multímetro MINIPA ezGraphDMM
O multímetro gráfico digital Modelo ez Graph DMM (daqui em diante referido apenas como instrumento), é um dispositivo inteligente com mudança de faixa automática, True RMS, portátil com display de 60000 contagens e 4 5/6 dígitos. O circuito geral foi desenvolvido com um núcleo LSI SDC. A proteção de sobrecarga e seu designe único o tornam um medidor elétrico especial com performance superior. Pode ser utilizados para medição de parâmetros como tensão e corrente AC/DC, resistência, condutância, diodo, continuidade, capacitância, temperatura, frequência e largura de pulso. O instrumento conta com funções especiais tais como Data Hold, medidas Max/Mín/Avg, de comparação, relativas, detecção de pico, trend capture e armazenamento de 20000 dados. A precisão é especificada como ±(% leitura + número de dígitos) para temperatura 23°C ±5°C e umidade relativa < 75%. A especificação é válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
Especificações – Multímetro MINIPA ezGraphDMM
- Display Principal: LCD 4 5/6 Dígitos, 60.000 Contagens;
- Precisão Básica DCV de 0,025%;
- Função LPF (Filtro Passa Baixa);
- Barra Gráfica;
- Iluminação de fundo com instensidade e auto desligamento automático configuráveis;
- Auto Power Off: Configurável (desativado, 1~60 min);
- Indicação de Polaridade Automática;
- Indicação de Bateria Fraca: Símbolo da bateria vazia;
- Registro de MAX/MIN/AVG;
- Data/Peak Hold;
- Modo Relativo (Zero);
- Medida de Duty Cycle e Largura de Pulso;
- Função dBV/dBm;
- Função de Julgamento;
- Medida de Frequência de Rede;
- Trend Capture;
- Mudança de Faixa Automática/Manual;
- Função Beep-Guard;
- True RMS (AC / AC+DC);
- Memória para 20000 dados;
- Alimentação: Bateria de Lithium 7,5V; Recarregável;
- Consumo: 2200mAh;
- Temperatura de Operação: -20°C a 50°C;
- Temperatura de Armazenamento:
-30°C a 60°C, RH ≤ 85% - Umidade Relativa: RH ≤ 85% para 0~30°C,
RH ≤ 75% para 30~40°C,
RH ≤ 45% para 40~50°C; - Conformidade: EN61010-1 (IEC61010-1);
- Grau de Proteção: IP 65;
- Dimensões: 225(A) x 100(L) x 60(P)mm;
- Peso: 608g (com holster e bateria);
- Garantia: 12 (doze) meses a partir da data da aquisição.
Clique Aqui para mais informações sobre Multímetros Digitais MINIPA.
Informações de Segurança ezGraphDMM
Este instrumento está de acordo com a norma IEC61010-1 e EN 61010-2-030 grau de poluição 2, Categoria IV 600V de Sobretensão e Grau de Proteção IP65 resistente a poeira e a jatos d’água. Como determinado pela norma de segurança NR-10, utilize sempre equipamentosde proteção individual.
Perguntas Frequentes
- O que é um Multímetro?
Um multímetro ou multiteste é um equipamento eletrônico destinado a medir e avaliar grandezas elétricas. Ele é um dos principais instrumentos de medição usados atualmente.
Multímetro Analógico: É um tipo de multímetro mais antigo, porém tão eficiente quanto o mais recente! É bastante útil para quem tem interesse na área de Eletroeletrônica, mas realiza suas funções em outras áreas também. Ele mostra a medição por meio de um ponteiro que fica conectado à uma bobina móvel dentro de um campo magnético, que é feito por um ímã permanente.
Multímetro Digital: É um tipo de multímetro mais recente, que visa facilitar o seu uso. Ele mostra a medição por meio de uma Tela LCD. Essa tela só consegue mostrar os valores das grandezas pois possui circuitos análogo-digitais, que são os responsáveis de converter a corrente elétrica para sinais digitais.
