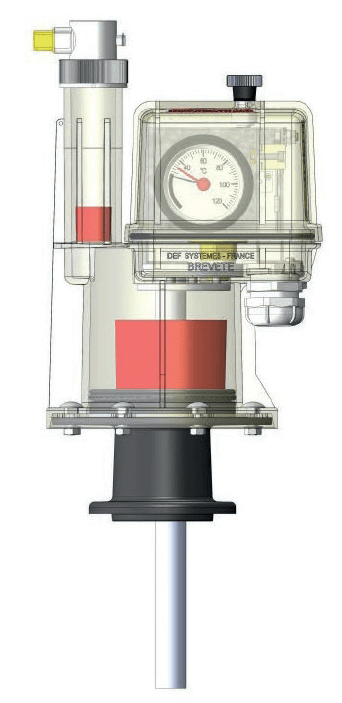

DMCR: O que é e por que você precisa deste relé de proteção para transformadores de distribuição
Proteja sua energia com o DMCR, o relé de proteção definitivo para transformadores de distribuição em banho de óleo. Fabricado na França pela IDEF SYSTEMES, o DMCR combina quatro funções de segurança essenciais em um único dispositivo compacto e robusto, oferecendo tranquilidade e máxima proteção para o seu equipamento.
O que o DMCR faz?
- Monitora a temperatura: O DMCR acompanha constantemente a temperatura do óleo dentro do transformador, evitando superaquecimentos que podem causar danos graves.
- Detecta pressão anormal: Alterações na pressão do óleo podem indicar problemas internos no transformador. O DMCR detecta essas mudanças e aciona alarmes preventivos.
- Vê o nível de óleo: O DMCR possui um sistema de visualização patenteado que permite acompanhar o nível de óleo em tempo real, garantindo a lubrificação e o resfriamento adequados do transformador.
- Identifica a presença de gases: A formação de gases dentro do transformador é um sinal de falha potencial. O DMCR detecta a presença de gases e dispara alarmes para evitar consequências maiores.
Por que escolher o DMCR?
- Segurança completa: Com suas quatro funções integradas, o DMCR oferece uma proteção abrangente para o seu transformador, minimizando o risco de falhas e prolongando sua vida útil.
- Alta confiabilidade: Fabricado na França com os mais altos padrões de qualidade, o DMCR é um produto robusto e durável, projetado para resistir às condições mais exigentes.
- Instalação e manutenção fáceis: O DMCR possui um design compacto e prático, facilitando a instalação e a manutenção.
- Flexibilidade para atender às suas necessidades: O DMCR está disponível em diversas opções para atender às necessidades específicas de cada aplicação.
- Conformidade com as normas internacionais IEC 60076-22-1 e EN 50216-3, garantindo o mais alto nível de segurança.
Abaixo estão as principais especificações técnicas:
1. Funções de Segurança:
- Detecção de Sobrepressão
- Detecção de Sobretensão
- Indicação de Temperatura
- Monitorização do Nível do Dielétrico e Detecção de Gás
2. Características Técnicas:
- Conformidade com IEC 60076-22-1 e EN 50216-3
- Proteção IP56 e Resistência ao Choque IK10
- Condições Ambientais: -40°C a +70°C, pressão máxima +3 Bar
- Escala de ajuste de temperatura: 30°C a 120°C
- Limiar de disparo do Nível Dielétrico: 170 cm3
3. Detecção de Sobrepressão:
- Interruptor de pressão ajustável (limiar de 100 a 500 mbar)
- Teste do interruptor de pressão disponível
4. Detecção de Sobretensão e Indicação de Temperatura:
- Dois interruptores de termóstato ajustáveis (limiar de 30°C a 120°C)
- Indicador visual da temperatura máxima
5. Monitorização do Nível do Dielétrico e Detecção de Gás:
- Sistema de bóias para visibilidade 360° do nível do dielétrico
- Interruptor magnético tipo Reed para detecção de queda no nível do dielétrico
- Proteção magnética integrada
6. Características Elétricas:
- Contatos elétricos para diferentes voltagens e correntes
- Rigidez dielétrica entre contatos e à terra: 2.5 kV
7. Opções Disponíveis:
- Sonda Pt100 ou Pt1000 para medição de temperatura
- Base adaptável para transformadores com tanque de expansão
- Conector externo tipo “Harting”
- Índice de Proteção IP66
8. Dimensões:
- Dimensões e desenhos técnicos fornecidos no manual.
9. Testes:
- Testes disponíveis para verificar o funcionamento dos interruptores de pressão e termóstato.
- Teste do interruptor de nível dielétrico usando um ímã.
10. Concepção Patenteada:
- Visibilidade 360° do nível do dielétrico
- Proteção magnética integrada para o interruptor Reed
11. Condições de Uso:
- Projetado para ambientes exigentes
- Mais de 300,000 unidades em campo
Instalação do Relé DMCR:
- Localização:
- O DMCR deve ser montado em um orifício de Ø 60mm no topo do reservatório do transformador.
- Kit de Fixação:
- O DMCR é fornecido com um kit de fixação, incluindo uma junta tórica, porcas, anilhas e suportes.
- Recomenda-se apertar as porcas em uma posição específica (90° ou 120°) com um binário de 6,0 Nm.
- Conexões Elétricas:
- Os interruptores do DMCR estão conectados a um bloco terminal de 12 contatos 2,5 mm².
- O relé possui um bucim PG21, e há um local para um segundo bucim M25, se necessário.
- A cablagem deve ser feita sob a responsabilidade do instalador.
- Abertura e Fechamento da Tampa:
- A tampa pode ser aberta desapertando o parafuso de fixação.
- Antes de fechar, é necessário garantir que o interior esteja seco, e a junta, espaçador e anilha estejam corretamente posicionados.
Teste do Relé DMCR:
- Teste do Interruptor de Pressão:
- O interruptor de pressão pode ser testado com um mínimo de 100 mbar de pressão do reservatório.
- O teste envolve girar o seletor rotativo de ajuste para verificar o disparo.
- Teste dos Interruptores de Temperatura:
- Os termóstatos podem ser testados com uma chave de parafusos, desde que a temperatura dielétrica seja no mínimo 20 °C.
- O teste envolve girar o parafuso de ajuste para verificar o disparo.
- Teste do Contato de Nível Dielétrico:
- O contato de nível dielétrico pode ser testado com a ajuda de um ímã forte.
- O ímã é usado para deslocar a bóia grande do DMCR para baixo, disparando o interruptor Reed.
- Amostragem de Gás e Dielétrico:
- O DMCR possui um sistema de amostragem macho G1/8 para amostragem de gás e dielétrico.
- A abertura e fechamento do orifício de purga são feitos com uma chave de 13.
- Procedimento de Abertura e Fechamento da Tampa:
- Para abrir, desaperte o parafuso de fixação e remova a tampa.
- Para fechar, assegure-se de que o interior está seco e posicione corretamente a junta, espaçador e anilha antes de apertar o parafuso.
Observação: As informações detalhadas de instalação e teste podem ser encontradas nas seções relevantes do manual técnico do DMCR. Certifique-se de seguir todas as instruções fornecidas no manual para garantir a instalação correta e o funcionamento adequado do dispositivo.
