Principais Aplicações do Terrômetro MINIPA MTR-2300
As principais aplicações do Terrômetro MINIPA MTR-2300 são determinar:
- Verificar resistência de aterramento de transformadores e DPS;
- Verificar resistência torres de transmissão de energia e equipamentos de comunicação.
- Teste de resistividade do solo, tensão/frequência/corrente de interferência e compensação de resistência do cabo de teste.

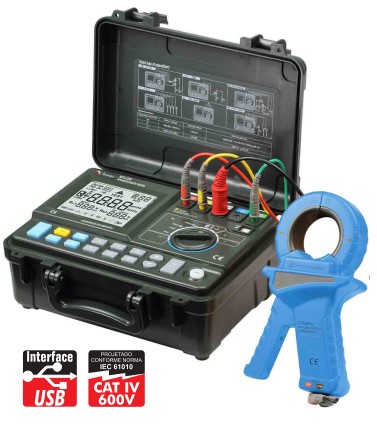

Descrição do Terrômetro MINIPA MTR-2300
O terrômetro MTR-2300 é um medidor de resistência de aterramento integrado com métodos múltiplos de medidas que tem a capacidade de medir a resistência do solo em receber as descargas elétricas, medindo a eficiência do aterramento através de sensores. Alem de possuir a sua função AFC (Controle Automático de Frequência) que pode reduzir a interferência a um valor mínimo.
Especificações – MTR-2300
- Display LCD: 4 Dígitos / 10.000 contagens.
- Função BlackLight (Luz de Fundo)
- Indicação de Sobrefluxo : ‘> LIMITE’
- Indicação de Subfluxo : ‘ – ’;
- Indicação de Bateria fraca: (Aprox. 7V)
- Ambiente de:
- Operação: 0 a 40ºC, <80% U.R;
- Armazenamento: -10 a 50 ºC , <90% U.R.
- Altitude de:
-
- Operação: até 2.000 metros.
- Armazenamento: até 12.000 metros.
- Diâmetro das Garras: Ø 51mm.
- Fonte de Alimentação: 10 (dez) pilhas NiMh recarregáveis tipo C, com 3000mAh de 1,2V.
- Consumo máximo: Aprox. 250mA.
- Duração da bateria: até 7 horas.
- Armazenamento de dados: 100 gravações;
- Relógio;
- Função AVERAGE para teste de dados;
- Função ALARM para terminais de entrada;
- Desligamento automático: Aprox. 2 minutos;
- Dimensões (L x A x C): 260 × 125 × 280 mm
- Peso: Aproximadamente 2,5 kg
- Garantia: 12 meses
Clique Aqui para mais informações sobre Terrômetro MINIPA MTR-2300.
Informações de Segurança – MTR-2300
Segurança/Conformidade: IEC 61010-1:2010, IEC 61010-2-030, CAT III 1000V e CAT IV 600V.
Perguntas Frequentes
- O que é um Terrômetro?
O Terrômetro é um aparelho utilizado para medir a resistência do solo em relação a descargas elétricas, utilizando de sensores para a medição do aterramento. Este instrumento tem a forma de uma pequena maleta tendo 6 conectores, 15 botões para uso e configuração do equipamento, 1 chave rotatório e 1 display.
- Para que serve um Terrômetro?
O Terrômetro serve, como já adiantamos acima, para medições, testes e experimentos do aterramento, apenas sendo necessária a aplicação dos cabos bananas nas entradas e saídas de tensão e a configuração desejada através dos botões e da chave rotativa. Esses instrumentos são testados e classificados para serem usados dentro de determinados limites de tensão.
