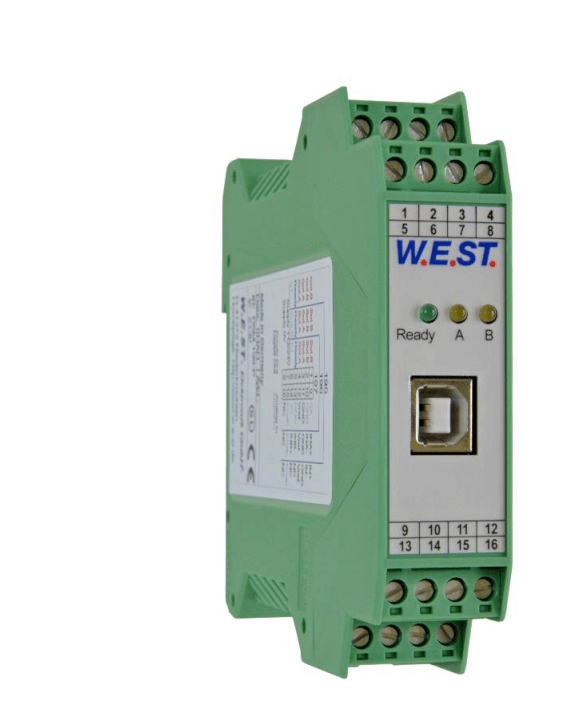

UNIDADE DE CONTROLE DE VELOCIDADE WEST MDR-138-P
O UNIDADE DE CONTROLE DE VELOCIDADE WEST MDR-138-P foi desenvolvido para controlar um sistema de controle em malha fechada universal para controle de velocidade. Um amplificador de potência para válvulas proporcionais está integrado. Várias configurações de parâmetros permitem uma adaptação ideal à válvula correspondente. O controlador funciona com um tempo de ciclo de 1 ms e o amplificador com 0,125 ms para o controle de corrente.
O valor de comando é recebido por um sinal de entrada analógico (faixa de 0… 10V ou 4… 20mA). Alternativamente, o valor de referência pode ser definido por um parâmetro interno (por exemplo, para o controle de velocidade do gerador). Outra possibilidade é o uso de um sinal modulado por PWM para a transmissão do valor de comando.
A função de rampa e o controlador PID podem ser usados de forma universal. A corrente de saída é controlada em malha fechada e, portanto, independente da tensão de alimentação e da resistência variável da solenoide. O estágio de saída é monitorado (curto-circuito / fio quebrado) e desliga em caso de erro detectado.
Pela parametrização livre do estágio de potência, todas as válvulas proporcionais típicas dos diferentes fabricantes podem ser adaptadas de forma ideal.
Devido à facilidade de uso, é garantido um período de treinamento muito curto.
Aplicações típicas: controle de velocidade usando um sensor de pulso.
Recursos:
- Unidade de controle de velocidade universal
- Caixa compacta
- Ajustes digitais reproduzíveis
- Escalonamento livre da entrada de comando analógica
- Entrada de comando PWM escalonável alternativa
- Controlador PID universal
- Controle de válvulas proporcionais com uma ou duas solenoides
- Conexão direta do transmissor de pulso
- Parametrização livre de rampas, MIN e MAX, DITHER (frequência e amplitude) e frequência PWM da saída da solenoide
- Corrente de saída de até 2,6 A
- Adaptável a todas as válvulas proporcionais padrão
- Configurações de parâmetros orientadas para a aplicação
- Diagnóstico de falhas e verificação de funções estendidas
- Parametrização via interface USB com o software WPC-300
